Kray для начинающих

PRO100PRO100 – программа для разработки мебели и проектирования интерьеров. Рендер Kray – это программная надстройка, которая улучшает освещение сцены, вычисляя количество света так, как он будет вести себя на самом деле. В зависимости от свойств материалов свет отражается, рассеивается, поглощается, преломляется и т.д. Результатом работы рендера является идеальное воспроизведение этих физических явлений при визуализации интерьера в программе. Ниже описываются отличительные особенности и принципы работы освещения в PRO100 и Kray.

Надеемся, что рекомендации ниже позволят Вам получить идеальную визуализацию дизайна интерьера.

Виды (типы) света

В PRO100 мы имеем дело с тремя типами источников света: солнце, камера (фоновый, рассеянный свет) и светильники. Это упрощённая математическая модель сложного физического явления. В этой модели, например, фоновый свет (от камеры) не даёт теней и луч света, падающий на объект, не отражается от него. Рендер Kray имитирует действие всех физических явлений, связанных с сохранением и распространением света. После обработки рендером, мы можем видеть мягкие тени от рассеянного света, размытие (матирование) отражения, искажения вида в прозрачных элементах и т.д.

Самым важным источником света при работе с Kray, как и на самом деле, является рассеянный свет. Его можно было бы назвать «постоянным». Этот свет проникает в комнату через окно и освещает её всегда. Степень интенсивности рассеянного света «передаётся» из PRO100 в Kray, но мы можем настроить его также и с помощью соответствующего ползунка в интерфейсе рендера.

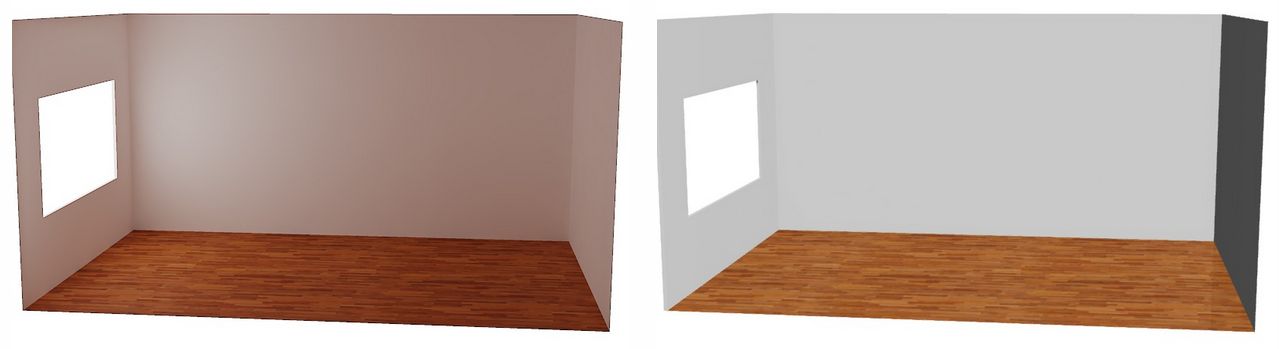

Сравнение освещения

Сравнение освещения комнаты рассеянным светом в Kray (слева) и в PRO100 (справа). Обратите внимание на освещение углов и обесцвечивание стен цветом света, отражённого от пола.

Другим видом освещения, которого нет в PRO100, но есть реализация в Kray, является флюоресценция (свечение изнутри). Это ни что иное, как рассеянный свет, создаваемый элементом с флуоресцентным покрытием. В приведённом ниже примере (см. рис.) объект в PRO100 использует свойства материала, эффект «Свечение». Это единственный источник света в проекте. В PRO100 эта деталь излучает «свечение», не являясь источником света. Практическое применение этого типа освещения – имитация света от светодиодных линеек (лента LED).

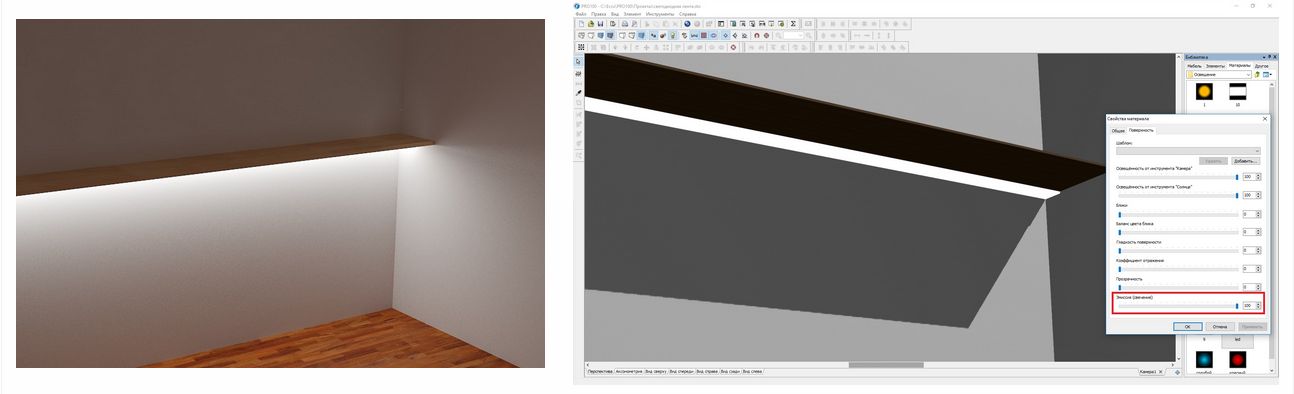

Источник света

Источник света с внутренним свечением (эмиссия света, флюоресценция) после обработки рендером Kray и настройки свойств материала в PRO100

Знакомый нам из PRO100 свет «от солнца» и «от светильника», передаётся в Kray и отображается в соответствии с настройками материалов, заданными в PRO100. Общее усиление или ослабление степени света возможно с помощью соответствующих ползунков в окне настроек рендера Kray.

Помещение

Визуализация помещения будет тем лучше, чем ближе будет к реальности создаваемый проект. Необходимо убедиться, что комната освещена так, как в действительности. Например, «направьте свет» в комнату через окно или стеклянную дверь. Если в проекте на стенах сцены проектирования есть текстура, но нет 3D-элемента с имитацией стены, то укажите наличие преград для света, используя кнопки «Стена»  в окне свойств рендера. Включение каждой из кнопок приводит к тому, что выбранная стена сцены перестанет пропускать через себя свет. Другими словами, если на стене сцены есть текстура, то она в Kray не будет пропускать через данную стену свет снаружи. Если все стены сцены проектирования покрыты материалами, все 6 кнопок включены и внутри помещения нет источников света, то после ренедринга получите чёрный прямоугольник.

Важным первым шагом к получению высококачественной визуализации является тщательное построение модели помещения и выставления источников света, соответствующей реальности.

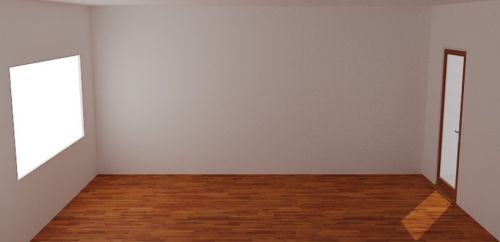

Пример комнаты

Пример комнаты, освещённой рассеянным отражённым светом, проникающим сквозь окно и дверь. Солнечный свет попадает через дверь.

Опыт и эксперименты

Явления света, с которыми мы имеем дело при рендеринге, очень сложны. Бывает сложно заметить эффект от изменения или от применения определённых параметров освещения в сложном, перегруженным деталями, проекте. Перед применением новых эффектов, рекомендуется проверить работу этих эффектов и настроек освещения создавая очень простые проекты. Например, создайте комнату с одним окном, проект только с одним кабинетом, освещённым различными источниками света, опробуйте отдельные виды света, несколько 3D-моделей с различными свойствами материалов и т.д.

Ниже можете видеть примеры работ, выполненных в PRO100 и обработанных рендером Kray:



Kray пример 1



Kray пример 2





Kray пример 3




Хотите купить лицензионный программный продукт PRO100 с модулем Kray -  обращайтесь по:
телефону  в Харькове - (057)764-88-24
e-mail- info@autocads.com.ua

Наша компания осуществляет поставки лицензионных систем автоматизированного проектирования на всей территории Украины. Звоните или пишите, мы предложим оптимальное решение по лучшей цене!



Дата публикации: 19.11.2018
