БАЗИС-Раскрой

БАЗИС_коробка Уникальная современная программа, сочетающая в себе наглядный и понятный интерфейс с мощными математическими алгоритмами оптимального раскроя.
   БАЗИС-Раскрой позволяет получить существенную экономию материалов и времени изготовления изделий за счет формирования карт раскроя, в максимальной степени учитывающих технологические и организационные производства.

Возможности модуля

  •     Формирование карт раскроя с учетом текстуры материала каждой детали, размеров стандартных плит, наличия полезных обрезков, отступа от края плиты, ориентации первых резов, припусков.
  •     Получение альтернативных вариантов карт раскроя с различным направлением первых резов плит в одном сеансе работы.
  •     Отображение на картах раскроя контуров деталей, как при площадном, так и при линейном раскрое, что важно при раскрое столешниц, постформинга и т.п.
  •     Ручное редактирование карт раскроя.
  •     Формирование списка технологической последовательности резов с маркировкой готовых панелей и указанием, с какой стороны от пильного диска (справа или слева) они расположены.

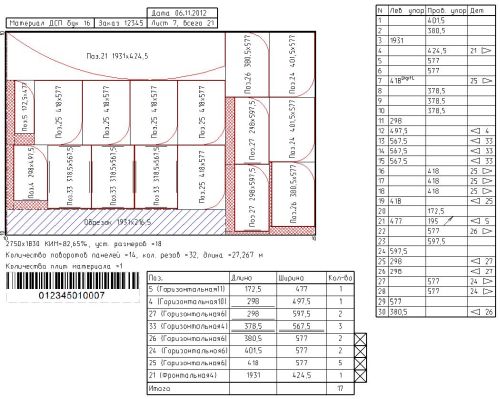

БАЗИС_Раскрой Карты раскроя со списком последовательности резов
  •     Ручной ввод размеров деталей.
  •     Настройка списка выходных расчетных данных, необходимых для размещения на картах раскроя, и внешнего вида самих карт.
  •     Автоматизированный подбор оптимального количества изделий в партии.
  •     Упрощенный расчет стоимости раскроя.
  •     Каскадный повторный раскрой указанных карт, в том числе и с другими критериями оптимизации.
  •     Разбиение большой партии изделий на более мелкие партии, оптимальные для обеспечения равномерной загрузки оборудования в цехе.

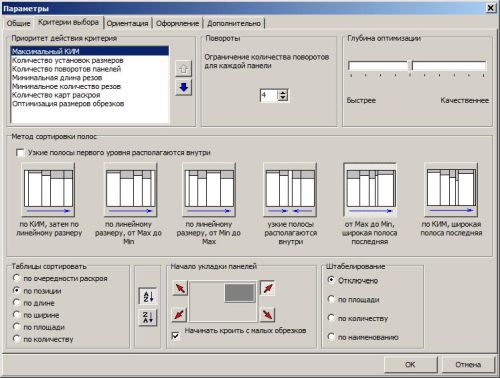

БАЗИС_Раскрой Критерии оптимизации
  •     Большое количество технологических настроек, позволяющих наилучшим образом адаптировать модуль к конкретным условиям производства, используемому инструменту и оборудованию.
  •     Многокритериальная оптимизация карт раскроя и задание приоритетов действия критериев оптимизации.
  •     Реализация режима раскроя «текущих обрезков», при котором вначале кроятся пакеты из нескольких плит, а затем на получившихся обрезках размещаются панели, не вошедшие в пакетный раскрой.
  •     Штабелирование, при котором карты раскроя формируются с учетом реальной технологической последовательности прохождения деталей по производственному циклу.
  •
  •     Выполнение двухуровневого раскроя:
    •         первый уровень – раскрой плит на полосы,
    •         второй уровень – раскрой полос на детали.
Это позволяет выполнять раскрой на двух станках, или на одном станке за две технологические операции.
  •     Формирование базы полезных обрезков с заданием критерия их сортировки.

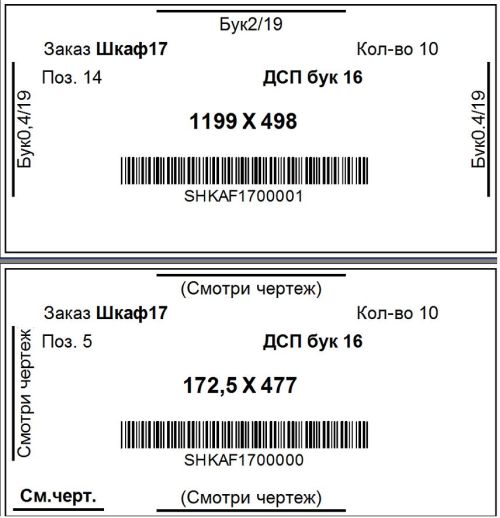

БАЗИС_Раскрой Бирка
  •     Автоматическое формирование бирок, содержащих заданный пользователем набор параметров, представленный как в числовом виде, так и в виде штрих-кода.
  •     Формирование дополнительного списка панелей для их размещения на обрезках, получающихся при раскрое панелей основного списка, с целью рационального использования обрезков.
  •     Экспорт и импорт информации в наиболее распространенных форматах (*.txt, *.xls, *.doc) для связи с другими программами.
  •     Раскрой проекта - произвольного набора изделий с указанием их количества, составляющих конкретный заказ.
  •     Оптимизация размеров обрезков.


 Автоматическое формирование управляющих программ для пильных центров с ЧПУ


В модуль встроен постпроцессор перевода сформированных карт раскроя в управляющую программу для пильного центра, что позволяет использовать модуль Базис-Раскрой вместо оптимизатора пильного центра.
   При формировании управляющей программы для ЧПУ, для получения корректных карт раскроя, предусмотрена настройка ряда параметров, учитывающих технологические особенности и ограничения пильного центра.
   На форматно-раскроечном станке количество поворотов полосы не ограничено, поскольку повороты осуществляет человек. На пильных центрах количество поворотов полос ограничено системой управления. Как правило, это значение равно 4-5.
   Пильный центр может кроить как отдельные плиты, так и пакеты плит. Для этого случая реализовано два алгоритма формирования карт раскроя: кроить только пакеты или кроить пакеты и отдельные плиты.
   В первом случае, если количество деталей в задании не кратно заданному количеству плит в пакете оно увеличивается до кратного. Лишние заготовки помещаются на временный склад хранения заготовок и автоматически используются при последующих раскроях.
   Во втором случае сначала формируются карты раскроя для пакетов, а для плит, количество которых не кратно количеству плит в пакете формируются отдельные карты, для последующего раскроя на форматно-раскроечных станках.
   Реализована сортировка деталей на плите по различным алгоритмам. Это позволяет размещать все узкие и длинные детали в середине плиты, что исключает режим образования «саблевидных» заготовок.

Постпроцессоры для модуля БАЗИС-Раскрой обеспечивают создание карт раскроя и/или управляющих программ для следующих пильных центров:


Фирма-производитель станка
 Система управления станкомФорматы файлов
 Altendorf - *.saw
 Casadei Macchine (SCM Group) WinCut *.scm (по умолчанию)
 Felder для пильных центров *.may
 Felder для форматно-раскроечных станков *.
 Filato NP CutSaw *.csv
 Filato EP StarCut *.cut
 Filato HP WoodCutOpt *.xml
 Gabbiani (SCM Group) WinCut *.scm (по умолчанию)
 Griggio iLENIA *.nps
 HOLZ-HER HOLZ-HER *.ncr
 Holzma (HOMAG Group)

 Для работы необходим постпроцессор

HolzLink фирмы HOMAG Group

 *.ptx
 KDT KDT PreSize *.txt
 KDT для форматно-раскроечных станков *.xml
 MacMazza - *.pro
 Martin Martin *.mrt
 Paoloni - *.txt
 Schelling - *.ncl, *.ncp
 SCM (SCM Group) WinCut *.scm (по умолчанию)
 SCM (SCM Group) MaestroCut *.xPrg
 Selco (BIESSE Group) до 2000 г. NC *.
 Selco (BIESSE Group) после 2000 г.

 Для работы необходим постпроцессор

XML-Link фирмы Biesse Group

 *.xml
 TorkMakine  *.csv
 ZaiTec ZaiTec *.txt
  Симулятор *.sim
  технология Nesting *.b3d


Дополнительный список

   Для эффективного использования обрезков и минимизации их количества на складе в модуле БАЗИС-Раскрой используются два списка панелей. В основном списке присутствуют те детали, которые необходимо раскроить для текущего заказа. В дополнительный список можно занести детали из следующего заказа или же часто востребованные в конкретном производстве. Детали из дополнительного списка раскраиваются на получившихся обрезках после раскроя деталей из основного списка.
   Раскроенные детали из дополнительного списка сохраняются в специальной базе временного хранения. При раскрое очередного заказа, программа автоматически проверяет наличие деталей на складе, и в случае успешного поиска, не включает их в раскрой.


Алгоритм выбора оптимального раскроя

   Для плитных материалов всегда выполняется «гильотинный» раскрой - формируются прямые сквозные резы. В процессе раскроя перебирается большое количество вариантов карт раскроя плиты, из которых автоматически выбирается лучшая в соответствии с семью критериями оптимизации, приоритет действия которых задает пользователь.

   Возможность переназначения приоритетов критериев оптимизации позволяет наилучшим образом совместить минимизацию отходов материалов с технологичностью карт раскроя для конкретного производства.

Черновой раскрой

   Модуль БАЗИС-Раскрой позволяет реализовать технологию предварительного раскроя материалов с последующим чистовым фрезерованием и одновременной облицовкой кромок.
   При выборе данного режима раскроя задаются величины припуска на любую сторону заготовки, а также указывается, какие размеры выводить на картах раскроя черновые, чистовые или и те, и другие.
   Для криволинейных элементов панелей реализован дополнительный режим автоматического учета заданных припусков со стороны выступающих криволинейных частей контура для последующей обработки.

Подбор оптимальной партии изделий

   Для повышения эффективности работы всех участков предприятия в модуле БАЗИС-Раскрой предусмотрена опция автоматического подбора оптимального размера партии изделий. Она подключается в том случае, когда количество изделий в заказе достаточно большое, и позволяет разбить общее количество изделий на такие партии, карты раскроя которых будут наилучшими с точки зрения установленного приоритета действия критериев.

База полезных обрезков

   База полезных обрезков материалов формируется автоматически, в соответствии с заданными параметрами отбора, и может быть использована в последующих раскроях. Для того, что бы информация в базе соответствовала реально имеющимся в наличии обрезкам, в модуле Базис-Раскрой предусмотрены специальные возможности для ее корректировки. При раскрое каждого материала первоначально проверяется наличие и возможность использования соответствующих обрезков, и только потом производится раскрой целых плит.
