Возможности САПР Интех-Раскрой, позволяющие достигать ВЫСОКОГО УРОВНЯ технологических решений.

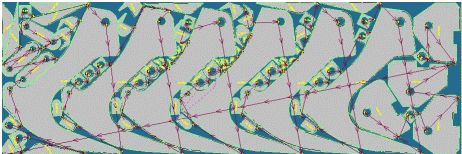

Сапр Интех-Раскрой предназначено для проектирования карт раскроя фигурных деталей для вырезки из плоских листов на машинах газовой, плазменной, лазерной резки или резки водной струей.

Применяется на машиностроительных, судостроительных предприятиях, в мостостроении, приборостроении, авто и тракторостроении. Везде, где используется термическая резка металла

Возможности:

Интерфейс для загрузки геометрии контура из КОМПАС, AUTOCAD, Интех-Р;
Встроенная библиотека типовых деталей (параметрические макросы);
Мощные алгоритмы (годограф, дискретный) для автоматизированного и интерактивного размещения;
Размещение деталей в автоматическом, полуавтоматическом и интерактивном режимах. Гибкое управление ходом проектирования;
Многоинструментальная обработка. Разводки;
Автоматизация технологических расчетов подходов и отходов, пропусков, петель. Управление режущими траекториями.
Установка параметров траекторий отдельно для наружных контуров, внутренних контуров и «малых» отверстий;
Создание блоков, как «суммы» геометрии и технологии. Библиотека блоков;
Использование «зеркальных» отображений;
Автоматическое или интерактивное создание маршрута быстрых ходов с учетом вложенности деталей. Оптимизация маршрута холостых ходов;
Построение «подетального» маршрута обхода деталей.
Объединение траекторий (непрерывный рез). Преобразование быстрых ходов в рабочие;
Совмещенный рез;
Подпрограммы;
Библиотека “делового отхода”листов;
Оптимизированное размещение на листах произвольной формы;
Автоматическая генерация технологических документов:
- карта раскроя с маркировкой текстовых обозначений;
- спецификация карт раскроя с указанием веса, площади, кол. и позиции размещения;
- чертеж остатка листа в электронном виде;
- нормировочная ведомость с авто вычислением расходных ресурсов (расчет затрат газа, электричества, др) и времени изготовления;
Расчет коэффициента использования материала ко всему листу и используемой части;
Установка координат начала и завершения УП в любую требуемую точку;
Встроенная база данных о деталях, блоках, листах, станках, системах ЧПУ;
Генерация Управляющих Программ для различных систем ЧПУ.




Хотите купить лицензионную Сапр Интех-Раскрой -  обращайтесь по:
телефону  в Харькове - (057)764-88-24
e-mail- info@autocads.com.ua

Наша компания осуществляет поставки лицензионных систем автоматизированного проектирования на всей территории Украины. Звоните или пишите, мы предложим оптимальное решение по лучшей цене!
