Каталог продуктов » Проектирование мебели » 3D-Constructor 5

3D-Constructor 5

3D-Constructor 53D-Constructor 5 (приложение по AutoCAD 2008, 2009, 2010). Программа позволяет конструировать мебельные изделия на основе листового материала (ДВП, ДСП, стекло), гнутого листа, деталей с профильными кромками (постформинг, софтформинг), профильных погонажных деталей произвольно сечения.

Состав изделия
Проект изделия строится из сборок, которые могут включать в себя детали и другие сборки без каких-либо ограничений. Каждая деталь или сборка могут иметь набор переменных-параметров, которые используются при задании размеров объектов, благодаря чему можно получить семейство моделей мебели на основе одного прототипа.

Чертежи
Программа автоматически генерирует чертежи деталей и сборочные чертежи



Создание чертежей в 3D-Constructor 5


Калькуляция
На основе спроектированного изделия генерируются спецификации, ведомости материалов, рассчитывается себестоимость изделия с учетом комплектующих, дополнительного состава, стоимости работ и технологических операций.

Визуализация и работа в интерьере
3D-Constructor позволяет спроектировать помещение, расставить модели, получить фотореалистичную визуализацию с учетом установленных источников света.

Подготовка данных для станков с ЧПУ
Программа автоматически готовит технологические данные для обработки изделий на станках с ЧПУ. Передача данных возможна, как через универсальный формат (DXF), так и непосредственно на стойку в кодах станка.

Взаимодействие с программой оптимального раскроя 2D-Place
Программа оптимального раскроя листов 2D-Place позволяет импортировать базы деталей и листов, используемые при проектировании. Таким образом, на основе полученной модели или группы моделей можно тут же сформировать задание на раскрой, и получить карты раскроя с учетом технологических особенностей оборудования, здесь же ведется склад листового материала.



Возможности проектирования

При конструировании мебели программа различает следующие типы объектов:

  • Плиты из листового материала, включая многослойные
  • Столешницы.
  • Фурнитура (ручки, ножки, …)
  • крепеж (стяжки, угольники, направляющие, конфирматы, шканты, полкодержатели метизы и т.д.)
  • Гнутый лист
  • Сборочные элементы (фасады, ящики, типовые модели)

Структура проекта:

Проект изделия 3D-Constructor строится из сборок, которые могут включать в себя отдельные детали и другие сборки. Программа поддерживает неограниченный уровень вложения сборок.

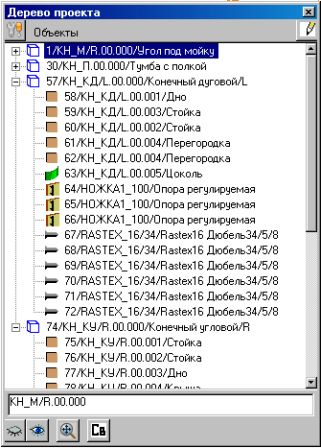

Дерево проекта



Дерево проекта, которое может быть постоянно размещено в левой или в правой части экрана, отражает структуру текущего проекта, иерархию сборок и деталей, содержит  дополнительные управляющие кнопками и позволяет:

  • быстро отредактировать атрибуты всех объектов
  • управлять видимостью объектов в проекте
  • подсвечивать соответствующую деталь или каркас сборки объекта при установке на соответствующую ветку дерева

Создание моделей любой сложности:

При проектировании изделия конструктор не ограничен иерархией организации объектов в проекте, что дает возможность использовать заранее подготовленные однотипные и легко адаптируемые конструкции

Нет никаких ограничений на взаимное расположение деталей в пространстве, которые могут стыковаться между собой по любому ребру, точке, плоскости с произвольным углом поворота.

Создание моделей любой сложности

 3D-Constructor ориентирован и на проектирование “оригинальной” мебели со сложными геометрическими формами, произвольным пространственным расположением деталей.

Для создание сложных контуров применяется специальный объект – Построение.

Построение

С помощью Построения можно создавать параметрические детали произвольной формы, причем при создании контура детали могут накладывать связи, обеспечивающие параллельность, перпендикулярность, касательность, эквидистантность и др. любого ребра контура с ребром другого объекта или ребром самого контура.

Можно создавать параметрические пути для получения профилей и гнутых листов.

Построение на детали позволяет дорисовывать и видоизменять плоские параметрические детали. Это удобно если требуется в сложный параметрический контур внести небольшие изменения.

Используя Построения, можно создавать контура для фрезерования на детали.

Возможно преобразование контуров, построенных примитивами AutoCAD, в Построение с автоматической параметризацией.

Стыки, зарезы, пазы.
С помощью специализированной группы команд пользователь может формировать различные стыки листовых деталей, в том числе и не лежащих в перпендикулярных плоскостях, выполнять прирезку торцов профилей.

Работа с профилем

Профиля применяются при проектировании фасадов и торгового оборудования.

Программа позволяет

  • добавлять собственные типы профилей (включая форму сечения)
  • настройка глубины вхождения листов в профиль
  • прокладка профилей по произвольному пути
  • подрезка профиля по профилю
  • генерирование чертежей профилей

Гнутый лист

Гнутый лист– многослойный лист произвольной формы. Для построения данного объекта используется база базовых путей либо построение. При работе с листом, как и для плоской плиты, допускается наложение кромок на его ребра, прирезка листа по плоской детали либо плоской детали по плоскости листа, построение стыка листа с плоскостью построения.

 Гнутый лист

 Документирование

Формирование чертежей

На основе готового проекта автоматически генерируются комплект чертежей в заданном масштабе, необходимых для производства спроектированного изделия с учетом расставленной фурнитуры (стяжек, угольников, конфирматов, полкодержателей, шкантов и направляющих).

Чертежи поддерживают одностороннюю ассоциативную связь с 3D-моделями, что является еще одной примечательной особенностью программы. Один раз проработав чертежи на изделие: отредактировав результат работы (положение чертежей на листе, положение проставленных размеров, наличие (отсутствие) каких-либо размеров) пользователь, редактируя модель, может просто обновить состояние чертежей, а не формировать их заново. На чертежах отражаются: направление фактуры, кромка, пазы, отверстия под крепеж и фурнитуру.

Настроенные чертежи хранятся в базах вместе с моделями.

Программа формирует следующие чертежи:

  • чертеж листовой детали
  • чертеж профиля
  • сборочный чертеж
  • многовидовой чертеж
  • разноска
  • сечение детали

Команда создания сборочного чертежа позволяет:

  • создать набор ортогональных видов на отдельном листе
  • формировать изометрический вид
  • настраивать масштаб видов
  • управлять видимостью конкретных деталей на каждом виде

Элементы и размеры, выносимые на чертеж, гибко настраиваются пользователем.

При необходимости автоматически генерируются рамка и штамп чертежа.

Возможна простановка позиций деталей и сборок.

Допускается ручное редактирование чертежа.

Спецификация и другие текстовые документы

В процессе проектирования программа автоматически присваивает деталям шифры (артикулы), названия, позиции, настроенные пользователем, ручное редактирование которых может выполняться на любом этапе проектирования, начиная со вставки объекта в проект. При вставке в проект типовой модели автоматически переопределяются шифры входящих в нее объектов, подстраиваясь под нумерацию текущей сборки.

На основе готового проекта и свойств деталей формируются все необходимые ведомости и спецификации. По умолчанию программа позволяет создать следующие документы:

  • спецификация (по проекту либо на отдельное изделие)
  • ведомость деталей
  • ведомость листовых материалов
  • ведомость кромок
  • расчет стоимости работ

Абсолютно все формы документов гибко настраиваются пользователем. Можно менять количество, название, порядок следования колонок в документе, предусмотрена возможность вставки рисунка модели в готовый документ, а также формирование составного отчета– группа документов, выведенных на один лист.

Существует возможность экспорта любого отчета спецификации в форматы MS Excel, XML, CSV (текстовый файл с разделителями).

 Документирование

Параметризация моделей

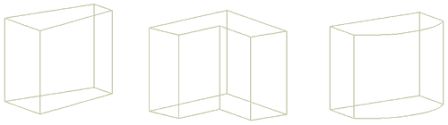

Чаще всего работа над проектом начинается со сборки. Каждая сборка характеризуется каркасом сборки, который для удобства построения может дополняться рабочими плоскостями, и с которым могут быть связаны остальные элементы конструкции. Каркас сборки является интеллектуальным, то есть в любой момент можно изменить его размеры или переместить рабочую плоскость, что приводит к перестроению всей модели. Форма каркаса сборки выбирается пользователем в зависимости от проектируемого изделия.

Сборки

Переменные
Основной особенностью программы является сквозная параметризация на уровне сборок и на уровне отдельных деталей.
Каждый объект в проекте может иметь набор переменных параметров, отражающих линейные и угловые размеры либо вообще не имеющих графического отображения, (например количество полок в шкафу). Параметры могут использоваться в формулах, определяющих размеры, взаимное расположение объектов, благодаря чему можно получить семейство моделей мебели на основе одного прототипа, создать типовые модели, например ящиков или фасадов, которые в дальнейшем будут многократно использоваться в изделиях, причем их размеры будут автоматически адаптироваться в момент вставки по законам, заданным пользователем.

Переменные сборки

Логический материал
Для листовых материалов могут быть заданы группы логических материалов (например, - корпус, задняя стенка, полки), а затем одной командой установить значения этих материалов (например, корпус = бук 18, полки = стекло 4, задняя стенка = ДВП), что дает возможность быстро менять материал сразу у группы однотипных элементов, с корректным изменением толщины листа. Кроме этого, имена логических материалов (т.е. толщина листа) могут использоваться в формулах, при этом значение логического материала в формуле меняется при замене листового материала.

База типовых параметрических моделей
База типовых параметрических моделей готовых изделий, дает возможность продавцу (дизайнеру) в мебельном салоне, не знающему особенностей проектирования мебели, гибко работать с клиентом, используя модели мебели, наработанные специалистом-конструктором.

Расстановка и визуализация

Программа позволяет спроектировать помещение произвольной формы, расставить мебель, получить фотореалистичную визуализацию.
При проектировании помещения используются команды для построения комнат, стен (прямых и дуговых), пола, потока.
Есть возможность установки окон и дверей, лестниц, колонн и балок.
Для придания интерьеру реалистичности на пол можно положить ковры, расставить в помещении элементы интерьера.

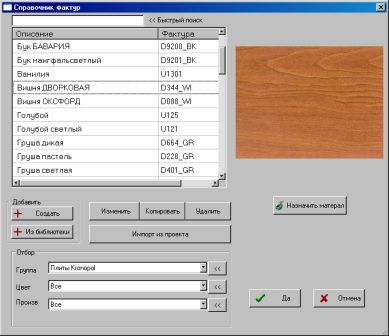

Справочник фактур

Программа содержит обширный справочник фактур, который содержит не только материалы, применяемые при изготовлении мебели, но отделочные материалы, плитку, обои и т.п.
C помощью справочника легко настраиваются визуальные свойства материалов (отражение, преломление, прозрачность, зеркальность, и др.).
Для качественной визуализации в помещении расставляются источники света, с помощью которых можно добиться высоко-реалистичного изображения, благодаря эффектам ослабления освещенности и отбрасывания теней. Программа поддерживает различные типы источников – точечный, удаленный, прожектор, солнечный.
Для быстрой расстановки мебели в помещении используется группа специализированных команд, которые позволяют оперативно размещать мебель вдоль стен и друг по отношению к другу.

 кабинет

Кухня

Вывод на ЧПУ

CAM-модульдля 3D-Constructor 5

Модуль, автоматически формирующий по объектам 3D-Constructor управляющие программы для обрабатывающих фрезерно-присадочных центров.
Возможности модуля

  • Автоматический сбор всей технологической информации с отобранных объектов по модели, спроектированной в 3D-Constructor.
  • Автоматическое оптимальное ориентирование контура заготовки на рабочем столе станка
  • Автоматическое формирование одной либо двух управляющих программ по каждому объекту (в зависимости от собранной по детали технологической информации). Каждый файл соответствует одному установу детали на рабочий стол станка.

 Отобранные детали

  • Автоматическое накапливание (по мере работы над объектами) библиотеки инструментов. САМ-модуль –самообучающаяся программа.
  • Возможность настройки пользователем системы координат САМ-модуля под систему координат оборудования.
  • Возможность вывода разных технологических операций на разное оборудование (например, операции фрезерования и сверления в пласть выводятся на один станок, а торцевые сверления на другой).
  • Редактирование положения контура детали (поворот, переворот) с возможностью сохранения заданного пользователем положения для последующих выводов (например в случае изменения размеров 3D-модели).
  • Возможность формирования управляющей программы с учетом припусков, данных на заготовку.

 Предварительный просмотр

  • В управляющей программе формируются следующие виды технологических операций:
    • контурное фрезерование
    • фрезерование плоскости детали
    • фрезерование выемок
    • сверление отверстий (в пласти и в торце)
    • пазование
  • Автоматическое формирование, заказанного пользователем типа входа и выхода инструмента.
  • Оптимизация обработки отверстий:
    • каждому отверстию (в зависимости от параметров отверстия и запросов пользователя) автоматически назначается свой тип сверла
    • обработка отверстий может выполняться через оптимизированное (в управляющую программу выдается диаметр и глубина отверстия) либо неоптимизированное сверление (в управляющую программу выдается инструмент и глубина отверстия),
    • оптимизированное либо неоптимизированное сверление отдельно настраивается для отверстий в пласти и торцевых сверлений (обычно для обработки торцевых сверлений в оборудовании предусмотрено один-два диаметра на ось).

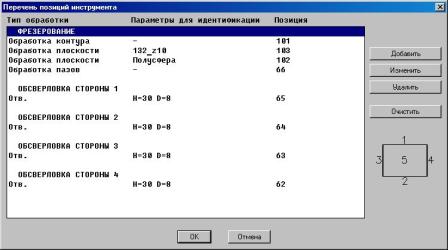

Детали и инструмент
    • отверстия объекта автоматически разбираются по оптимальным группам (группа – ряд отверстий с одинаковыми параметрами, расположенных с равным шагом). Группа обрабатывается за одну операцию сверления, что существенно сокращает время обработки по сравнению с выполнением отдельных сверлений по каждому отверстию группы.


      Постпроцессоры под конкретное оборудование поставляются и настраиваются по запросу пользователей.

Cистемные требования

 Элемент Требования
Замечания
 Процессор Pentium III или IV (рекомендуется Pentium IV) с частотой процессора 800 МГц
 ОЗУ
 512 МБайт, (рекомендуется 1000МБайт)
 Плата графического адаптера 1024 x 768 VGA с цветовой палитрой True Color (минимум)Адаптер трехмерной видеографики, совместимый с Open GL® (не обязательно)   Видеоадаптер должен поддерживаться системой Windows.
Если графические адаптеры поддерживают аппаратное ускорение, необходимо установить DirectX 9.0c или аналогичную более эффективную программу.
 Жесткий диск 750 МБайт места для установки
 Устройство указания
 Мышь, трекбол или иное устройство
 Операционная система (32-битовая версия)
Windows® XP Professional SP 2
Windows XP Home SP 2
Windows 2000 с пакетом обновления 4
Windows Vista Enterprise
Windows Vista Business
Windows Vista Ultimate
Windows Vista Home Premium
Windows Vista Home Basic
Windows Vista Starter

(64-битовая версия)
WIndows XP Professional
Windows Vista Enterprise
Windows Vista Business
Windows Vista Ultimate
Windows Vista Home Premium
Windows Vista Home Basic
 Если на машине установлена Windows Vista *, то для работы 3D-Constructor необходимо отключить контроль учетных записей.


   Требования к аппаратному и программному обеспечению для комфортной работы


 Элемент ТребованияЗамечания
 Процессор 3.0 ГГц или выше

 ОЗУ
 2 Гбайт (или более
 Плата графического адаптера 128 Мбайт или более для OpenGL-совместимых рабочих станций

 Если графические адаптеры поддерживают аппаратное ускорение, необходимо установить DirectX 9.0c или аналогичную более эффективную программу. Дополнительная информация о графических адаптерах, прошедших тестирование и сертификацию, представлена на веб-узле по адресу http://www.autodesk.com/autocad-graphicscard/.

 Жесткий диск 2 Гбайт (дополнительно к 750 Мбайт, которые требуются для установки)

 Операционная система Windows® XP Professional SP 2

 Если Вы хотите купить лицензионный программный продукт для проектирования мебели 3D-Constructor 5  -  обращайтесь по:
телефону  в Харькове - (057)764-88-24
e-mail- info@autocads.com.ua

Наша компания осуществляет поставки программного обеспечения на всей территории Украины. Звоните или пишите, мы предложим оптимальное решение по лучшей цене!
