ArchiCAD 14
В ArchiCAD 14 развивается тенденция по повышению производительности труда архитекторов в едином цикле BIM-проектирования и делается основной упор на интеграцию процесса архитектурного проектирования с инженерными специальностями.
Качественная архитектура требует взаимодействия на всех стадиях проектирования, а архитекторы зачастую играют ведущую роль в процессе координации всех направлений проектирования. ArchiCAD 14 с помощью технологии IFC превращается в полноценное автоматизированное решение, полностью встраиваемое в процесс совместного проектирования, объединяясь с различными узкоспециализированными инженерными САПР и расчетными программами. Этот «открытый» подход к совместной работе проектировщиков различных профессий значительно расширяет возможности проектирования и обеспечивает комплексную передачу проектов (Integrated Project Delivery – IPD), ускоряя процесс проектирования и сокращая количество ошибок при передаче данных между различными программами.
Открытые принципы взаимодействия
Для организации междисциплинарной совместной работы в ArchiCAD 14 включена поддержка технологии IFC, которая позволяет настроить современную взаимосвязь архитекторов и инженеров невзирая на название и версии программного обеспечения. В целом технология создает универсальный мост между различными BIM-решениями как для архитекторов, так и для инженеров. Встроенные инструменты контроля над изменениями проекта помогают сгладить и автоматизировать процесс согласования при развитии совместной BIM-модели. А благодаря революционной технологии совместной работы в рамках одного программного продукта (ArchiCAD Teamwork 2.0) новая версия ArchiCAD 14 выводит принципы современного проектирования на совершенно новый уровень.Структурирование модели

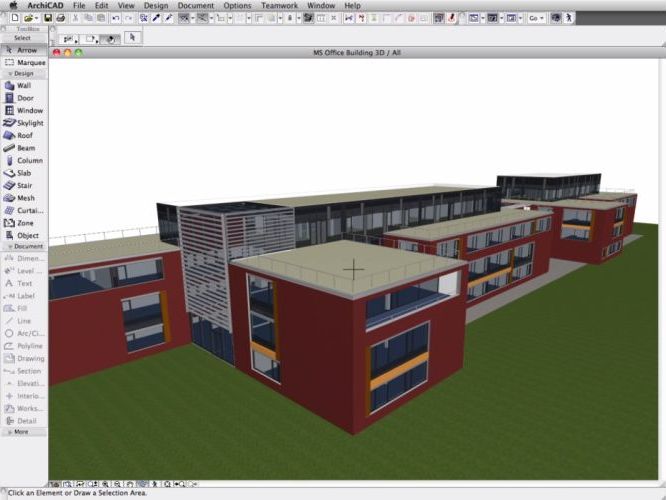

Расширенная классификация конструкторских элементов ArchiCAD (такие как «Тип элемента IFC» и «Назначение конструкции») позволяют настроить более точную интеграцию модели ArchiCAD с инженерными BIM моделями.
Отслеживание версий модели

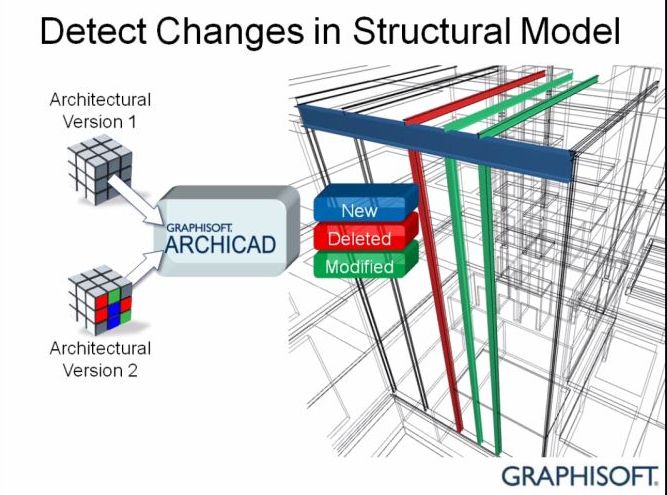

Для более тесной интеграции с инженерами, ArchiCAD 14 дает возможность предварительного сравнения IFC моделей, импортируя только классифицированные по цветам изменения и корректно объединяя архитектурную модель с инженерной.
Прямая связь с решениями для конструкторов и инженеров
Трансляторы IFC, оптимизированные на экспорт данных в различные инженерные программы (например, в Revit Structure или Revit MEP), обеспечивают гладкое взаимодействие архитекторов и инженеров.
Несмотря на развитие объемного проектирования, архитекторам зачастую необходимо взаимодействовать с инженерами посредством 2D графики. ArchiCAD 14 напрямую поддерживает DWG/DXF версий 2010 как на импорт, так и на экспорт.
Teamwork «Pack and Go»
Возьмите свой Teamwork-проект, сохранив все необходимые файлы и библиотеки в единый перемещаемый информационный пакет. В дальнейшем для работы вам даже не понадобится BIM-сервер.

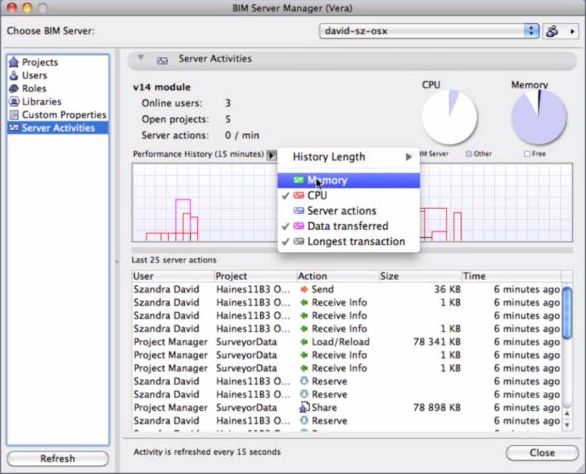

Отслеживание нагрузок на BIM сервер
Специализированный инструмент для CAD/BIM менеджеров и руководителей проектов позволяет контролировать нагрузку на аппаратную часть сервера проектов ArchiCAD и заблаговременно принимать верные решения.
Специально для соло-архитекторов реализован режим, который буквально одним щелчком позволяет зарезервировать все элементы TW-проекта. Теперь можно использовать всю мощь BIM-серверной технологии и для соло-проектов.
Лучшая в своем классе BIM-технология
ArchiCAD 14 содержит усовершенствования на абсолютно всех этапах BIM проектирования: расширенные настройки для объемных строительных конструкций, более качественная 3D-визуализация, развитие инструментов 2D-черчения, более удобная и качественная работа с библиотеками и библиотечными элементами, более наглядное взаимодействие пользователей с программой – все это повышает производительность и качество работы. В результате новая версия предлагает более удобные и быстрые инструменты проектирования, выпуска рабочей документации и улучшенные средства взаимодействия с клиентами, консультантами и другими проектировщиками. Как результат — ArchiCAD 14 это лучшее в мире САПР решение, реализующее BIM технологии для архитекторов.Тени в OpenGL

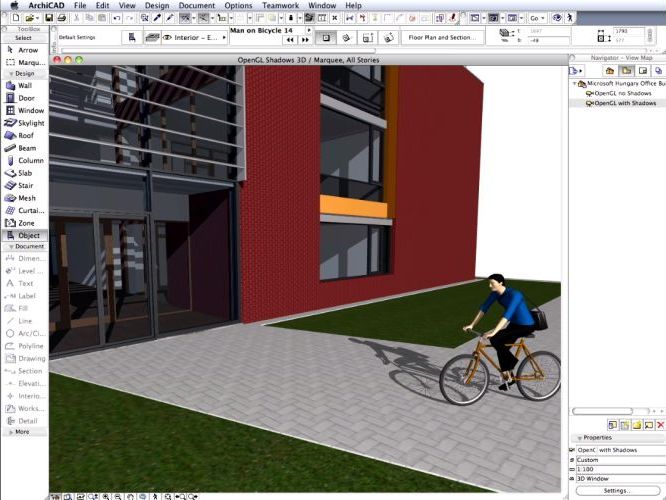

Тени в OpenGL – благодаря новой системе визуализации, реализованной в ArchiCAD 14, работа с 3D моделью стала более наглядной и естественной. «Живые» 3D виды BIM модели также помогают при работе с клиентами.
Дополнительные параметры Дверей и Окон — ArchiCAD 14 предоставляет пользователям расширенные настройки для построения более детализированных моделей окон и дверей: четверти и откосы задаются более гибко, что позволяет автоматизировать процесс подготовки архитектурно-строительной документации в проектах любой сложности.
Ключевая особенность BIM-проектирования – это документация, автоматически полученная из 3D-модели. Чтобы не разрывать связь между моделью и документацией , теперь можно настраивать префиксы и суффиксы для ассоциативных размеров. И они по-прежнему будут пересчитываться вслед за изменяющимися конструкциями.
Развитие таблиц в ArchiCAD 14
Новая версия предлагает пользователям привычный функционал работы с электронными таблицами: все характеристики из спецификаций ArchiCAD можно экспортировать в Excel вместе с графической и текстовой информацией по принципу WYSIWYG.
Импорт данных геоподосновы
Теперь модель ландшафта в ArchiCAD можно получить из текстового XYZ-файла, полученного с теодолитов или из других систем. XYZ координаты автоматически конвертируются в 3D-сетки ArchiCAD.
Развитие механизма управления библиотеками, которые приходят из предыдущих версий ArchiCAD, и расширенная информация о загруженных библиотеках и объектах позволяют более удобно работать с многочисленными объектами.
Повышение производительности
ArchiCAD 14 работает на 15–500% быстрее в зависимости от класса операции, размера проекта и его сложности. Кроме того, GRAPHISOFT BIM Server теперь поддерживает 64-разрядные системы как на Mac OS X платформе, так и на Windows платформе.
ArchiCAD развивает идею BIM взаимодействия
Информационное моделирование зданий (Building Information Modeling – BIM) предоставляет уникальные инструменты для организации совместной работы в рамках одной проектной группы: эти инструменты важны при работе с большими BIM проектами, когда, работая с громадной моделью, архитекторы скованы необходимостью согласовывать свои действия. ArchiCAD использует революционный принцип GRAPHISOFT BIM Server – первое решение для совместного проектирования, основанное на технологии объемного моделирования. Решение базируется на технологии Delta Server™, которая сокращает нагрузку на сеть до минимума и предоставляет возможность синхронизовать данные по проекту как в рамках офиса, так и через сеть Интернет.
Системные требования ArchiCAD 14
| Операционная система | Windows® XP Professional (32-бит и 64-бит) Windows® Vista Ultimate и Business Edition (32-бит и 64-бит) Windows® 7 (32-бит и 64-бит) | Macintosh® OS X 10.5 или 10.6 Snow Leopard |
| Процессор | Intel® Pentium 4 или любой другой совместимый процессор с такими же или более высокими характеристиками. | Mactel4: Macintosh® с любым Intel® процессором |
| Память | Требуется: 4 Гб RAM Для работы со сложными моделями рекомендуется использовать 8 Гб и более | |
| Пространство на жестком диске | Для полной установки программы требуется минимум 1 Гб. Дополнительно требуется около 2–3 Гб для работы со сложными моделями и трехмерной визуализации. | |
| Монитор | Монитор Требуемое разрешение: 1024x768 Рекомендуемое разрешение: 1280x1024 или выше | |
| Видеокарта | PC: Рекомендуется видеокарта, поддерживающая OpenGL и DirectX 9, с 256 или выше Мб видеопамяти. Mac: Рекомендуется видеокарта, поддерживающая OpenGL, с 256 или выше Мб видеопамяти. Более полная информация о видеокартах | |
| Системные требования BIM Server | ||
| Операционная система | Windows® XP Professional (32-бит и 64-бит) Windows® Vista Ultimate и Business Edition (32-бит и 64-бит) Windows® 7 (32-бит и 64-бит) Windows Server® 2003, 2008 Настоятельно рекомендуется использовать 64-разрядные операционные системы | Macintosh® OS X 10.5 или 10.6 Snow Leopard Macintosh® OS X Server |
| Процессор | Intel® Pentium 4 или любой другой совместимый процессор. | Mactel: Macintosh® с любым Intel® процессором |
| Память | Требуется: 4 Гб RAM Для работы со сложными моделями рекомендуется использовать 8 Гб и более | |
| Пространство на жестком диске | Для полной установки программы требуется минимум 1 Гб. Дополнительно требуется около 2–3 Гб на каждый проект. | |
Хотите купить лицензионный ArchiCAD 14 - обращайтесь по:
телефону в Харькове - (057)764-88-24
e-mail- info@autocads.com.ua
Наша компания осуществляет поставки лицензионных систем автоматизированного проектирования на всей территории Украины. Звоните или пишите, мы предложим оптимальное решение по лучшей цене!
Программа ArchiCAD от компании Graphisoft предлагает новый подход к архитектурному проектированию: архитектор занимается дизайном проекта, а ArchiCAD автоматически формирует документацию. В то время когда вы возводите стены, размещаете перекрытия, встраиваете окна и двери, сооружаете крышу, программа создает единую базу данных трехмерной модели здания.
ArchiCAD 14 с помощью технологии IFC превращается в полноценное автоматизированное решение, полностью встраиваемое в процесс совместного проектирования, объединяясь с различными узкоспециализированными инженерными САПР и расчетными программами. Этот «открытый» подход к совместной работе проектировщиков различных профессий значительно расширяет возможности проектирования и обеспечивает комплексную передачу проектов (Integrated Project Delivery – IPD), ускоряя процесс проектирования и сокращая количество ошибок при передаче данных между различными программами.
Программа ArchiCAD от компании Graphisoft предлагает новый подход к архитектурному проектированию: архитектор занимается дизайном проекта, а ArchiCAD автоматически формирует документацию. В то время когда вы возводите стены, размещаете перекрытия, встраиваете окна и двери, сооружаете крышу, программа создает единую базу данных трехмерной модели здания.
ArchiCAD 17 — самое функциональное на сегодняшний день средство для архитектурного проектирования, обеспечивающее вам возможность заниматься непосредственно 3D-моделированием, трансформируя понятие САПР: теперь это не просто электронный кульман — это сложный, мощный, универсальный инструмент. Уникальная технология Виртуального здания ArchiCAD 17 позволяет вам целиком сосредоточиться на проекте и полностью реализовать зародившуюся идею, существенно повысив производительность: ArchiCAD 17 автоматически подготовит всю необходимую документацию, а это значит, что проект будет выпущен в срок.
