E3.Series

E3.SeriesПрограммный комплекс Е3.series  — это самое современное, мощное и уникальное решение на рынке электротехнических САПР. Оно позволяет выполнить полный цикл проектных задач в  области проектирования систем АСУТП и РЗА в энергетике, начиная от разработки главной схемы, вплоть до компоновки каждого отдельного шкафа и плана размещения оборудования. Требуемая конструкторская документация в системе выпускается в автоматическом режиме. Встроенные методы проектирования и  инновационные технологии объединены в  чрезвычайно мощное и эффективное решение.

Е3.series — третье поколение ЕCAD-систем, позволяющее полностью реализовать требования, предъявляемые к  современным проектам и технологиям автоматизации производственных процессов.

Е3.series служит уникальной платформой для эффективного взаимодействия инженеров разных специальностей. Она включает универсальные средства работы с базой данных, графическим редактором и генератором отчетов. Все типы схем разрабатываются в одной среде проектирования с общим интерфейсом и по единым правилам.

Многопользовательская версия Е3.series обеспечивает работу группы пользователей в режиме реального времени над общим проектом. Автоматическая связь между всеми разделами проекта значительно сокращает время его выпуска и повышает качество проектной документации.

Объектно-ориентированная платформа Е3.series обеспечивает связь в реальном времени всех разделов проекта. Гибкая структура, открытый интерфейс, развитая база данных и многое другое позволяют выпускать проекты, соответствующие всем международным стандартам и полностью лишенные ошибок.

В Е3.series не существует строгой и фиксированной последовательности создания схем. Пользователь выполняет привычные действия, а весь функционал системы нацелен на то, чтобы максимально упростить его работу и существенно повысить ее  эффективность. Так, редактируя тот или иной раздел проекта, пользователь может быть уверен, что все изменения будут автоматически произведены в тех разделах проекта, которых эти изменения касаются. Система в реальном времени выявит ошибки разработчика и выдаст соответствующее сообщение и комментарий.

Е3.series — это система сквозного проектирования и сквозного контроля!

Для КИПиА и АСУТП

Е3.series  не заставляет пользователя играть по ее правилам, а сама настраивается на правила и технологии проектирования, удобные проектировщику. Технология создания и ведения проекта КИПиА и АСУТП в Е3.series типична для проектного подразделения.
Основой для проектирования КИПиА в Е3.series является технологическая схема. Она может быть выполнена непосредственно в Е3.series или поступать из технологического отдела – например, в формате DWG. В первом случае, помимо схемы, пользователь дополнительно автоматически получает перечень технологического оборудования.
На этой подложке проектировщик размещает приборы, формируя, таким образом, схему автоматизации. В тех случаях, когда стандарты пользователя предполагают наличие «подвала» на схеме автоматизации, для каждого конкретного датчика его строка в подвале заполнится автоматически – с учетом информации, взятой из текстовых свойств этого прибора в базе данных проекта.

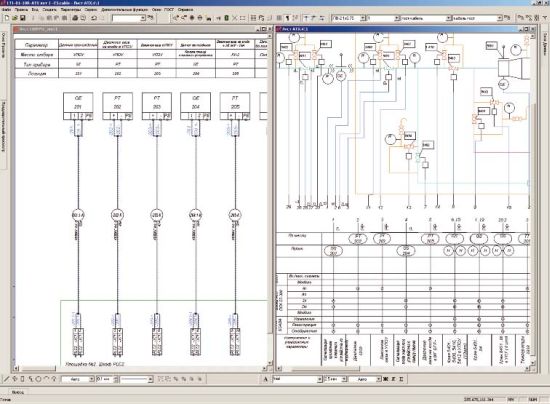

КИПиА и АСУТП

Схема автоматизации в свою очередь является основой для создания схемы внешних проводок (соединений), на которой пользователь размещает измерительные и прочие приборы, клеммные коробки и подключает к ним кабели. При этом таблица параметров («шапка» над прибором) заполняется автоматически и в точном соответствии с данными приборов, определенными на схеме автоматизации. Установочная арматура для подключения приборов выбирается из базы данных и отображается на схеме внешних проводок, а также учитывается в спецификации.
Так же просто и быстро выполняются схемы принципиальные и питания, схемы логических блокировок и другие документы по проекту – вплоть до создания чертежа компоновки и формирования задания заводу-изготовителю.

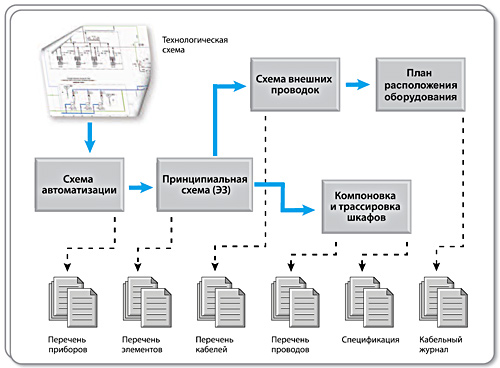

Технологическая схема

Для работы с программируемыми логическими контроллерами (ПЛК) Е3.series имеет специальный функционал, упрощающий их привязку к полевому оборудованию, а также обеспечивающий экспорт/импорт параметров этих приборов в MS Excel, что значительно облегчает и ускоряет задание указанных параметров в проекте. Е3.series обеспечивает экспорт адресов и комментариев контроллера в системы программирования ПЛК ведущих производителей.
 При разработке схем Е3.series автоматически контролирует различные параметры, а также выполняет множество логических проверок.
Таким образом, пользователь получает возможность вести проект по КИПиА и АСУТП полностью в одной программной оболочке. При этом проектировщик, работающий в Е3.series, не пользуется никакими инструментами черчения: достаточно использовать лишь размещение стандартных символов устройств из соответствующей базы данных и их последующее соединение кабелями и проводами. Вся отчетная документация, полностью удовлетворяющая требованиям ГОСТ, генерируется системой автоматически в полном соответствии с проектом.
Схема подключения клеммника шкафа (ячейки, соединительной коробки и т.д.) генерируется Е3.series в соответствии со стандартом пользователя. При этом информация о перемычках, внутренних и внешних подключениях выносится на лист автоматически.
Такой способ получения отчетов является одновременно быстрым и чрезвычайно надежным: 100% изделий, имеющихся в проекте, будет содержаться в отчетах именно в том виде, в котором они представлены в проекте.
Система не накладывает абсолютно никаких ограничений на порядок разработки схем. По этой причине вышеуказанная технология – это лишь примерная схема работы в Е3.series. В каждом отдельном случае именно проектировщик, а не САПР, решает, что и когда ему разрабатывать. При этом все полезные функции системы и все встроенные механизмы проверки остаются активными.
В Е3.series с одинаковой легкостью можно выполнять как крупномасштабные проекты, включающие все вышеуказанные разделы, так и локальные проекты, состоящие из нескольких или только одного раздела.
В крупных проектных организациях к работе над одним проектом привлекается несколько специализированных групп разработчиков из разных отделов. В таких случаях используется многопользовательская технология Е3.series, обеспечивающая параллельную согласованную разработку всех разделов проекта.
 Каждая рабочая группа имеет дело с одним и тем же единым проектом, а рабочие места отдельных специалистов могут быть территориально разнесены и связаны локальными сетями или через Интернет. При этом изменения, вносимые в проект любым из участников разработки, мгновенно отображаются во всех остальных частях проекта.

Многопользовательская технология Е3.series резко уменьшает число ошибок, как правило, возникающих при использовании других технологий проектирования – из-за отсутствия реального взаимодействия между разными отделами.

Е3.series решает широкий спектр задач, стоящих как перед проектными организациями, так и перед изготовителями электрических шкафов и ячеек КРУ. Для первых одной из самых актуальных задач является быстрое и качественное формирование задания заводам-изготовителям. Для вторых – переработка конструкторской документации и формирование технологических документов, отвечающих стандартам и требованиям конкретного производства.

Состав документации для задания заводу-изготовителю включает:

  • принципиальную схему;
  • чертеж общего вида;
  • схему соединений или монтажную схему;
  • таблицу соединений.

Специально разработанный функционал Е3.series позволяет получить монтажную схему в полном соответствии с российскими стандартами. После выполнения автотрассировки проводов внутри шкафа информация об адресах обратных подключений, а также о типе и сечении подводимых проводов генерируется в полностью автоматическом режиме. Таблица соединений также выдается автоматически – по созданной принципиальной схеме.

Предприятиям, специализирующимся на сборке ячеек или имеющим собственное сборочное производство, система E3.series предоставляет новые возможности усовершенствования существующей технологии. Применение E3.series позволяет значительно (до 50%) сократить время сборки каждой ячейки и уменьшить число ошибок, связанных с человеческим фактором – благодаря автоматизации ряда операций и адаптации проекта к производственным возможностям конкретного предприятия.

Вся конструкторская и технологическая документация создается автоматически согласно ГОСТ и стандарту предприятия – фактически нажатием одной кнопки. Карты раскладок проводов, таблицы прозвона цепей, таблицы проводов, схема разметки отверстий, таблицы бирок проводов и таблицы наконечников – вот неполный список технологических документов, которые автоматически получаются из проекта Е3.series буквально за несколько секунд.

 Помимо бумажных документов, Е3.series позволяет генерировать в электронном виде данные для технологических автоматов и полуавтоматов.

 Для энергетики

Программный комплекс E3.series – самое современное, мощное и уникальное решение на рынке САПР для электротехники. На его основе реализуется полный цикл проектных задач в области энергетики, начиная от создания главной и структурных схем и заканчивая принципиальными схемами ячеек – с последующей выдачей задания заводу-изготовителю. Инновационные технологии реализованы в качестве встроенных методов проектирования и объединены в чрезвычайно мощное и эффективное решение.
Е3.series – это мощное средство для разработки объектов электро-и теплоэнергетики, которое позволяет полностью закрыть задачи как небольших проектных организаций, так и крупных институтов.
Отличительной особенностью и преимуществом Е3.series перед другими САПР является сквозное проектирование – технология, обеспечивающая мгновенное автоматическое обновление всех проектных данных при изменении любой части проекта. Например, при изменении типа, обозначения или любого другого свойства терминала на одной из структурных или принципиальных схем, указанное изменение сразу же скорректирует всю проектную документацию, где присутствует данный терминал, включая все схемы и чертежи – вплоть до задания заводу-изготовителю.
Система содержит развитый инструментарий для всеобъемлющего контроля возможных проектных ошибок – как на стадии разработки проекта, так и на этапе сборки шкафов.
Открытая платформа Е3.series обеспечивает интеграцию с ERP/PDM-системами и всеми 3D-системами конструкторского моделирования.

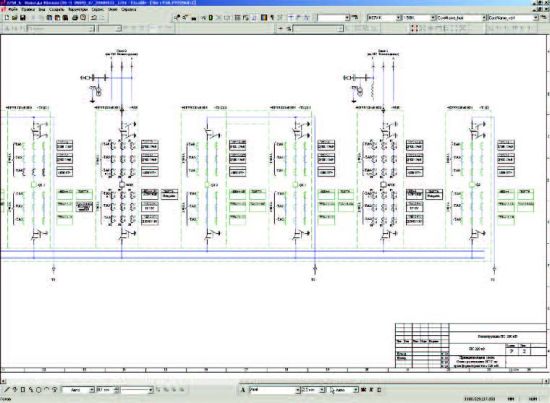

E3.Series для энергетики

Все отчетные табличные документы (спецификации, перечни элементов, кабельные журналы, таблицы привязок сигналов, таблицы соединений и пр.) создаются автоматически – в полном соответствии со стандартом предприятия.
Любой проект обязательно проходит несколько итерационных стадий его выполнения. Модуль управления ревизиями Е3.series позволяет вести контроль версий проекта и управлять ими. В случае необходимости, пользователь может «откатить» проект до какого-либо предшествующего состояния, а также вывести перечень и содержание внесенных изменений – на листы схемы или в табличный файл.

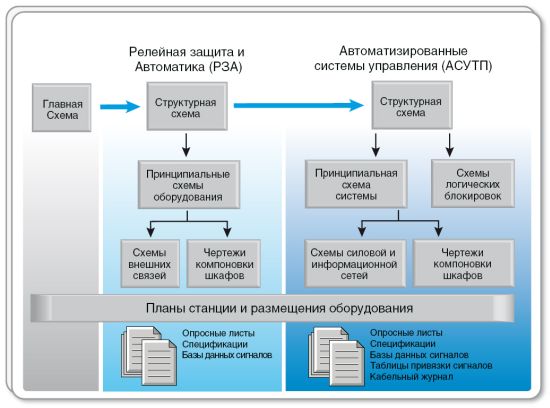

E3.Series для энергетики2

Е3.series – единственная CAD/CAE-система, в которой можно начинать разработку проекта со структурной схемы (стадия «П»). В дальнейшем на ее основе можно выполнять рабочую документацию (стадия «РД») по проекту – полностью соответствующую стандарту предприятия.

Типовой состав рабочей документации:

  • отдел первичной коммутации
    • главная схема;
    • схемы собственных нужд и др.
  • отдел РЗА и вторичной коммутации
    • структурные схемы;
    • принципиальные схемы;
    • однолинейные схемы;
    • схемы расположения защит на ОРУ;
    • задания заводу-изготовителю и др.
  • отдел АСУТП
    • структурные схемы;
    • схемы внешних проводок;
    • принципиальные схемы;
    • однолинейные схемы;
    • схемы информационных сетей;
    • задания заводу-изготовителю и др.

В Е3.series с одинаковой легкостью можно выполнять как крупномасштабные проекты, включающие все вышеуказанные разделы, так и локальные проекты, содержащие только один раздел.
В крупных проектных организациях к работе над одним проектом привлекается несколько специализированных групп разработчиков из разных отделов. В таких случаях используется многопользовательская технология Е3.series, обеспечивающая параллельную согласованную разработку всех разделов проекта.
 Каждая рабочая группа имеет дело с одним и тем же единым проектом, а рабочие места отдельных специалистов могут быть территориально разнесены и связаны локальными сетями или через Интернет. При этом изменения, вносимые в проект любым из участников разработки, мгновенно отображаются во всех остальных частях проекта.
Многопользовательская технология Е3.series резко уменьшает число ошибок, как правило, возникающих при использовании других технологий проектирования – из-за отсутствия реального взаимодействия между разными отделами.
Е3.series решает широкий спектр задач, стоящих как перед проектными организациями, так и перед изготовителями электрических шкафов и ячеек КРУ. Для первых одной из самых актуальных задач является быстрое и качественное формирование задания заводам-изготовителям. Для вторых – переработка конструкторской документации и формирование технологических документов, отвечающих стандартам и требованиям конкретного производства.
Состав документации для задания заводу-изготовителю включает:

  • принципиальную схему;
  • чертеж общего вида;
  • схему соединений или монтажную схему;
  • таблицу соединений.

Специально разработанный функционал Е3.series позволяет получить монтажную схему в полном соответствии с российскими стандартами. После выполнения автотрассировки проводов внутри шкафа информация об адресах обратных подключений, а также о типе и сечении подводимых проводов генерируется в полностью автоматическом режиме. Таблица соединений также выдается автоматически – по созданной принципиальной схеме.
Предприятиям, специализирующимся на сборке ячеек или имеющим собственное сборочное производство, E3.series предоставляет новые возможности усовершенствования существующей технологии. Применение E3.series позволяет значительно (до 50%) сократить время сборки каждой ячейки и уменьшить число ошибок, связанных с человеческим фактором – благодаря автоматизации ряда операций и адаптации проекта к производственным возможностям конкретного предприятия.
Вся конструкторская и технологическая документация создается автоматически согласно ГОСТ и стандарту предприятия – фактически нажатием одной кнопки. Карты раскладок проводов, таблицы прозвона цепей, таблицы проводов, схема разметки отверстий, таблицы бирок проводов и таблицы наконечников – вот неполный список технологических документов, которые автоматически получается из проекта Е3.series буквально за несколько секунд.
Помимо бумажных документов, Е3.series позволяет генерировать в электронном виде данные для технологических автоматов и полуавтоматов.
