EnergyCS 3

Комплекс программ EnergyCS предназначен для выполнения электротехнических расчетов при проектировании и эксплуатации электроэнергетических систем любой сложности.

 Комплекс программ EnergyCS сочетает в себе удобный пользовательский интерфейс и мощные математические методы расчета режимов как разомкнутых распределительных, так и сложнозамкнутых системообразующих сетей. Комплекс состоит из трех независимых модулей, каждый из которых решает определенную задачу в единой информационной модели рассматриваемой электрической сети:

• расчет и анализ установившихся режимов (EnergyCS Режим);
• расчет токов короткого замыкания и токов замыкания на землю (EnergyCS ТКЗ);
• расчет потерь электроэнергии в сложных энергосистемах (EnergyCS Потери).

Области применения

• Проектирование электрических распределительных сетей района, подрайона, города, а также промышленных предприятий.
• Проектирование сложных энергетических систем.
• Разработка технических условий на подключение дополнительных предприятий к существующей электрической сети.
• Оперативный контроль и проверка возможных режимов существующих электрических сетей переменного тока.
• Расчеты и анализ технических и технологических потерь энергии как в сложнозамкнутых, так и в разомкнутых сетях с представлением результатов в формах, рекомендованных Минпромэнерго.

Основные преимущества

Возможности программного комплекса

• расчет установившихся режимов сложных электроэнергетических систем — определение потоков мощности, токов, уровней напряжения, потерь мощности в элементах сети;
• анализ балансов мощности и потерь мощности по районам/подрайонам;
• анализ распределений уровней напряжений по районам/подрайонам;
• расчеты для оценки качества напряжения на основе введенных графиков электропотребления;
• анализ статической устойчивости на основе метода последовательных утяжелений.

Программа EnergyCS ТКЗ выполняет следующие расчеты:

• расчет начальных значений токов при трехфазных, двухфазных на землю, двухфазных без земли и однофазных коротких замыканиях (КЗ) с учетом установившегося режима, предшествующего КЗ или без его учета;
• расчет ударных токов при трехфазных КЗ для проверки оборудования по электродинамической стойкости;
• выделение периодической и апериодической составляющих тока КЗ и оценка доли апериодической составляющей в момент отключения;
• оценка интеграла Джоуля для определения температуры жил кабеля на момент отключения КЗ с учетом затухания периодической составляющей тока подпитки от генераторов и двигателей;
• оценка токов однофазного замыкания на землю для кабелей и воздушных линий в сетях с изолированной нейтралью.

• технические потери энергии в сложнозамкнутой и разомкнутых частях схемы по разным методам, но в едином цикле с последующим общим анализом;
• оценка потерь от погрешностей измерительной аппаратуры;
• оценка постоянных потерь от постоянно включенного оборудования, батарей конденсаторов, синхронных компенсаторов, шунтирующих реакторов и т.п.;
• оценка потерь энергии по укрупненным показателям в подключенной низковольтной сети;
• балансы энергии по районам/подрайонам сети;
• структура технических потерь энергии;
• структура технологических потерь энергии;
• норматив потерь энергии.

• постоянная поддержка связи между объектами, соответствующими узлами и ветвями расчетной схемы в процессе ее ввода;
• добавление новых объектов, а также задание им необходимых свойств (в соответствующих таблицах);

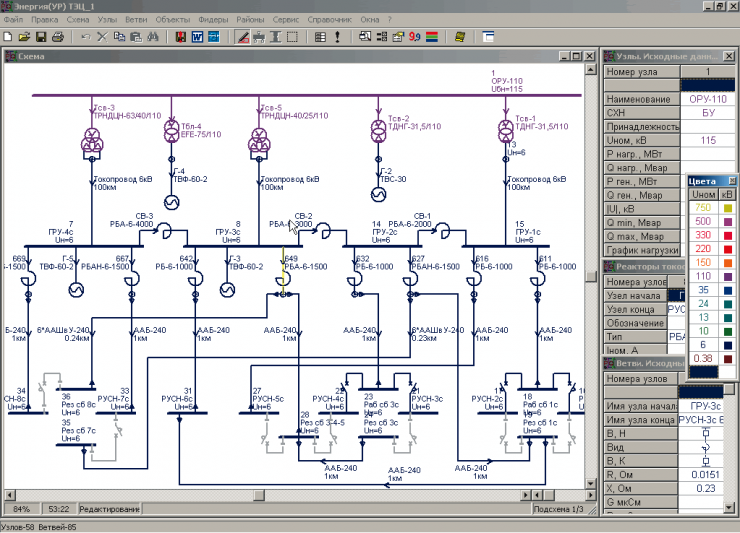

• хранение всей введенной информации в базе данных расчета и вывод ее на экран для просмотра и редактирования в различные окна — как в табличном, так и в графическом виде;
• отображение оперативного состояния схемы, а также ее схемных и режимных параметров с раскраской

• по номинальным напряжениям,
• по принадлежности районам,
• по уровню расчетного напряжения,
• по коэффициентам загрузки оборудования,
• по связанности с балансирующими узлами,
• по связанности с источником питания,
• по фидерам;


• включение и отключение объектов схемы одним нажатием левой клавиши мыши. После этого сразу же изменяются зависимые режимные параметры (токи, напряжения и т.д.);
• анализ установившихся режимов по районам и подрайонам (предусмотрено до четырех уровней подрайонов): с расчетом балансов мощностей, анализом потерь мощности по объектам и по классам напряжения, анализом отклонений напряжения по районам и подрайонам, анализом других параметров;
• обмен данными с другими программами через файлы унифицированного формата данных для электротехнических расчетов, разработанного ВЦ ГТУ ЦДУ ЕЭС России (например, «Мустанг», «РАСТР» и др.) и файлы известных текстовых форматов (csv, xml);
• передача табличных данных непосредственно в MS Word и создание документов на основе специально заготовленных шаблонов в соответствии со стандартами предприятия;
• вывод графического изображения схемы (всей или ее фрагментов) на печать, а также передача этого изображения, минуя промежуточные форматы, непосредственно в систему AutoCAD для ручной доработки.
