ПАРКС

ПАРКСПрограммный комплекс "ПАРКС", предназначен для выполнения чертежей архитектурно-строительной части проекта и является приложением к графической системе AutoCAD или ZWCAD.

 Скачать программный комплекс "ПАРКС" (Демо-версия) 3.2Mb

 Скачать программный комплекс "ПАРКС" для ZwCAD (Демо-версия) 8,6 Mb

 В основу работы этой системы положено привычное для проектировщика вычерчивание чертежей объекта. Изображения фасадов и разрезов, связанные с выполненным планом, строятся с помощью специализированных команд. В процессе диалога создается фасад или разрез, имеющий все необходимые атрибуты чертежа: размеры, значки отметок, необходимые надписи и т.п. ПАРКС выполняет чертежи в любом масштабе, на листе любого формата. Допускается выполнение элементов чертежа в различных масштабах. Например, общий план в М 1:200, а элемент плана в М 1:50.

 Программа в автоматическом режиме создает необходимые спецификации, штамп и примечания. Проектная документация выпускается на русском и/или украинском языке. Работу в программном комплексе "ПАРКС" можно разбить на несколько этапов:

  • выполнение архитектурно-строительных чертежей планов, фасадов и разрезов жилых и общественных зданий, производственных, административно-бытовых корпусов;
  • выпуск проектной документации архитектурно-строительной части проекта, раздел КЖ (чертежи-схемы расположения строительных конструкций зданий, решенных в конструкциях серий 1.020-1/83 или 1.420, и в других сериях и конструкциях; чертежи-схемы расположения свайных полей, ростверков, фундаментов и фундаментных балок).

 Несмотря на то, что проектировщик работает в плоскости, он работает с "интеллектуальными" объектами, такими как стеновое ограждение, оконный или дверной проем и другими. Команды отрисовки объектов предусматривают использование базовой точки для привязки выполняемого фрагмента, предлагают повтор отрисовки только что выполненного элемента с задаваемым шагом и направлением, а также предлагают отмену только что выполненного фрагмента без выхода из цикла выполнения команды. При выполнении, например, дверного проема способом врезки его в стену, начало проема можно привязать к произвольной точке, либо перейти в режим указания точки начала проема. Сторона открывания дверей обозначается указанием точки с необходимой стороны стены. Тип открывания, точка навески дверного полотна выбирается из пиктографического меню. В случае невозможности размещения проема по длине участка стены, выдается диагностическое сообщение с графической иллюстрацией ошибки. Маркировка и простановка размера оконного или дверного проема выполняется одновременно с прорезкой проема или отдельной дополнительной командой.

 Просто в программе решена работа с нормативными базами элементов заполнения оконных и дверных проемов, плит покрытия и т.п. В программу включены нормативные базы для всех наиболее употребляемых стандартов и серий, а также допускается применение нестандартных элементов. Пользователь может изменить стандартное наименование элемента в базе, например, стандартное ДГ24-15 на проектное ДГ24-15ПНЛа, с помощью редактора текста вводимой строки.

Выбор марки заполнения проема из базы в ПАРКС

 Рис.1. Выбор марки заполнения проема из базы

По аналогичному принципу работает команда маркировки помещений для выполнения таблицы экспликации помещений. Данная команда выбирает наиболее подходящее для Вас наименование помещения из отсортированной по алфавиту базы наименований помещений, причем наименование помещения может сразу корректироваться. В процессе маркировки возможно пополнение базы наименований помещений. Для этого достаточно после корректировки или заполнения нового наименования помещения отметить пункт "Записать наименование помещения в базу". Здесь Вам не надо заботиться о длине строки наименования помещения, разбивка на строки произойдет автоматически при выполнении таблицы экспликации.

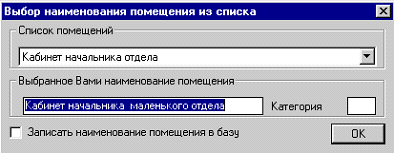

 Выбор наименования помещения из базы в ПАРКС

 Рис.2. Выбор наименования помещения из базы

"ПАРКС" позволит вычертить в автоматическом режиме разрезы:

  • каркасных зданий с выполнением на чертеже колонн, ригелей, лестничных клеток (с выходом на кровлю или без), стенового ограждения, флажка покрытия и т.д.;
  • одноэтажных промышленных зданий, можно с внутренними этажерками, с выполнением на чертеже колонн, конструкций покрытия, подвесных и мостовых кранов, подкрановых балок, стенового ограждения, флажка покрытия и т.д.;
  • стенового ограждения с одновременным выполнением проемов, нанесением размеров и отметок.

В автоматическом режиме вычерчиваются фасады одно- и многоэтажных зданий из различных конструкций с выполнением на чертеже размещения оконных и дверных блоков, разрезки по панелям (возможна разная по длине фасада), лестничных маршей и т.д.

 ПАРКС формирует экспликацию помещений, ведомость проемов, спецификацию оконных и дверных блоков и другие спецификации в автоматическом режиме.

 При оформлении чертежа проектировщику предлагаются типовые примечания, причем допускается их корректировка текстовым редактором. Штамп заполняется и корректируется в привычной для пользователя AutoCAD форме через диалоговое окно. Общая информация: наименование проекта, объекта и состав исполнителей, - хранится в нормативном файле, допускающем корректировку любым текстовым редактором.

 Хочется особо отметить команды, предназначенные для выполнения заглавного листа. В программе "ПАРКС" выполняются заглавные листы проекта практически по любой специальности. Общие указания выполняются командой "Примечания", есть команды для выполнения "Ведомости спецификаций", "Ведомости рабочих чертежей основного комплекта", "Ведомости основного комплекта чертежей", "Ведомости ссылочных и прилагаемых документов". Все они работают с нормативными файлами, доступными для исправлений пользователем.

Для выполнения чертежей-схем расположения строительных конструкций зданий ПАРКС предлагает функции вычерчивания схематических планов и разрезов строительных конструкций, их маркировку, выполнение спецификаций и примечаний. Программа не накладывает ограничений в части компоновки чертежа, ориентации здания, масштаба, направления рам каркаса, количества пролетов, шагов, этажей и температурных отсеков зданий.

 Диалог с пользователем максимально упрощен. К примеру, в диалоговом окне команды выполнения спецификаций сеток и каркасов достаточно заполнить необходимые поля, а вычисления суммарных весов и выборка по классам арматуры происходит автоматически.

 При выполнении разреза по несущим рамам каркаса предлагается номенклатура высот одно- и многоэтажных колонн по серии 1.020-1/83 и 1.420.

 Программный комплекс выполняет чертежи-схемы расположения плит покрытия и предлагает готовые нормативные базы элементов покрытия зданий (плит, стаканов) по ГОСТ 22701.1-77, 22701.2-77, 22701.3-77, 22701.4-77, сериям 1.465.1-7/84, 1.465.1-17, 1.494-24, ПК-01-88. При выполнении схем можно одновременно выполнять вычерчивание плит покрытия и их маркировку. Далее можно получить спецификацию замаркированных на чертеже элементов.

 Программа позволяет маркировать, а затем специфицировать любые элементы, вычерченные на чертеже. Пользователь может использовать при этом произвольный префикс маркировки, например: СМ-<номер>; Ко-<номер>; Фс <номер> и т.п. Спецификация выполняется в так называемом полуавтоматическом режиме, т.е. ввод в спецификацию каждой единицы подтверждается пользователем. Принцип умолчания и запоминания ранее введенной информации максимально ускоряет эту процедуру.

 Примечания в программе выполняются как вставка блока примечаний, приготовленных для каркаса 1.020-1, на чертеж и как применение типовых примечаний, которые корректируются любым текстовым редактором. Размещаются они в любом месте чертежа или распечатываются на принтере для последующей наклейки.

 Вычерчивание конструкции фундаментов и схем их расположения очень трудоемкий процесс из-за большого количества мелких деталей, необходимости неоднократной корректировки и дополнения изображений. "ПАРКС" решает задачу автоматизации графических работ по выполнению чертежей-схем расположения свай, свайных кустов, ростверков, фундаментных балок и фундаментов на естественном основании для зданий и сооружений.

 Фундаменты предусмотрены на естественном или свайном основании, столбчатые под колонны и монолитные ленточные под диафрагмы. Для свайных фундаментов можно выполнить: куст свай; ряд свай; свайное поле.

 Программа выполняет чертежи-схемы фундаментов, используя план, или создает их автономно, ориентируясь на бумажную копию плана и данные расчета фундаментов. Что же переходит с плана на схему фундаментов? Сетка осей, да привязки стен для расположения фундаментных балок. Изображение фундаментных балок на схеме условно, да и привязки, если величина их небольшая, обычно увеличиваются для наглядности. Команда выполнения сетки осей, предлагаемая программой, занимает у пользователя (в режиме автоматической маркировки осей) не более 1 минуты. При ручной маркировке осей символами в произвольном порядке чуть дольше. Дальше совсем просто. Есть пересечения осей и к ним привязываются фундаменты с какой-то местной привязкой. Необходимые размеры проставляются автоматически в процессе работы с соответствующими командами.

 Различные проектные организации оформляют по-разному чертежи фундаментов на свайном основании. В "ПАРКС" возможно: нумеровать сваи, маркировать свайные кусты, ростверки и фундаменты на индивидуальную или общую для нескольких однотипных выноску.

 Для фундаментов на свайном основании совмещено выполнение свайного куста и ростверка, таким образом, одновременно выполняются два чертежа в разных слоях. На рисунке наползающие друг на друга размерные лини и изображения принадлежат разным чертежам (план свайного поля и план ростверков). В программе предусмотрено повторение только что выполненного элемента изображения (фундамента или фундаментной балки) с заданным пользователем шагом и направлением повтора (причем, если задана нумерация свай - нумерация продолжается).

Пример выполненного плана свай и ростверков в ПАРКС

 Рис.3. Пример выполненного плана свай и ростверков

Предлагаемый Вам программный комплекс "ПАРКС" уже хорошо зарекомендовал себя в таких проектных организациях Украины, как институт "Киевпроект", проектный центр "Познякижилстрой", институт "Гипроферфь", институт "Укргипрогеолстрой" в Полтаве, и многие другие.
