SpacePilot PRO

SpacePilot PRO1SpacePilot PRO — профессиональный 3D-манипулятор, предназначенный для пользователей, работающих с трехмерной графикой. SpacePilot PRO позволяет значительно увеличить эффективность работы в самых современных и требовательных системах работы с 3D-графикой.

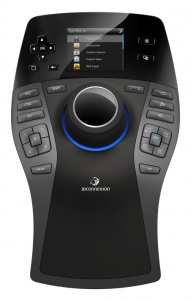

SpacePilot PRO 2

Технология 3Dconnexion 6DoF

Ключом к простой и интуитивно понятной трехмерной навигации SpacePilot PRO является запатентованный датчик с шестью степенями свободы (6DoF). Новый датчик, вчетверо превышающий точность своих предшественников в предыдущих моделях, обладает чувствительностью к отклонению 4 мкм (примерно 1/25 толщины человеческого волоса).

Навигация 3D-модели

Нажимайте на манипулятор, наклоняйте его или поворачивайте, чтобы одновременно панорамировать, масштабировать и вращать трехмерную модель, словно вы держите ее в руке по другую сторону экрана. Непревзойденный уровень контроля позволяет более тщательно изучить модель, а значит своевременно обнаружить ошибки и улучшить дизайн.

SpacePilot PRO 3

Навигационные клавиши QuickView

Второе поколение клавиш QuickView расширяет возможности навигации, в одно касание предоставляя доступ к 32 стандартным точкам обзора. В любую минуту пользователь может увидеть 3D-модель практически под любым углом.

Стандартные виды



SpacePilot PRO 4



Три кнопки позволяют рассмотреть модель с шести сторон (спереди/сзади, сверху/снизу, слева/справа).

Два изометрических вида

ISO1 показывает модель сверху/спереди/справа. ISO2 показывает модель сверху/сзади/слева.

Клавиша поворота на 90 градусов

Краткое нажатие клавиши вращает модель на 90 градусов по часовой стрелке. Более длительное нажатие вращает модель на 90 градусов против часовой стрелки.

ЖК-дисплей

Цветной ЖК-дисплей обеспечивает визуальную обратную связь с функциональными клавишами, настройками навигации и статусом рабочих апплетов, обеспечивающих быстрый доступ к важной информации без перерывов в рабочем процессе пользователя.

Открытая архитектура программного обеспечения SpacePilot PRO LCD делает возможной разработку специальных апплетов.

Апплеты 3Dconnexion

Апплеты — это мини-приложения SpacePilot PRO, работающие на вашем компьютере и отображающиеся на ЖК-дисплее. Они охватывают спектр функций от повышения производительности офисных приложений до обратной связи по значениям функциональных клавиш. По умолчанию поставляются следующие апплеты: Функциональные клавиши, Почта Outlook, Календарь Outlook, Задачи Outlook, RSS-каналы.

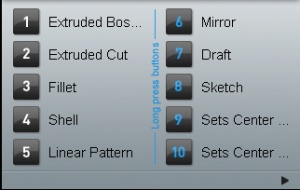

Апплеты функциональных клавиш



SpacePilot PRO 5



Апплеты интеллектуальных функциональных клавиш показывают команды, которые назначены этим клавишам.
SpacePilot PRO изначально содержит профили функциональных клавиш для ведущих 3D-приложений, включая Autodesk Inventor, Autodesk 3ds Max, Autodesk Maya, Autodesk Softimage.

Почтовый апплет



SpacePilot PRO 6



Почтовый апплет получает информацию из Microsoft Outlook и отображает недавно полученную электронную почту, включая имя отправителя и тему письма. Если выбрать письмо на ЖК-дисплее и нажать кнопку ОК, это письмо откроется на экране вашего компьютера. Аналогично работает просмотр информации о задачах и записях календаря.

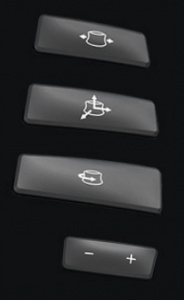

Настройка навигации



SpacePilot PRO 7



При работе с 3D-моделями иногда возникает необходимость ограничить навигацию модели по плоскостям или осям. Например, в процессе создания 2D-эскизов полезна возможность панорамирования и масштабирования без вращения модели. Клавиши настройки навигации позволяют ограничить навигацию по необходимым осям. Состояние каждой клавиши настройки навигации отображается на ЖК-дисплее.

Клавиша Dominant

В доминантном режиме отфильтровываются результаты всех движений — за исключением данных, поступающих от оси, к которой в настоящее время прилагается наибольшее усилие. Эта функция полезна при ознакомлении с устройством.

Клавиши панорамирования и масштабирования

Отключают перемещение модели в линейных степенях свободы, оставляя только возможность вращения.

Клавиша вращения

Отключает возможность вращения модели. Пользователь может сосредоточиться на плавном масштабировании и панорамировании модели. Это идеально подходит для работы режимах эскизирования или для быстрого изучения стандартных видов модели.

Клавиши чувствительности

Вы можете динамически регулировать чувствительность устройства к усилию с помощью кнопок «-» и «+».

Функциональные клавиши

SpacePilot PRO 8

В приложениях MCAD предусмотрены различные режимы работы с моделью. Например, режимы эскизирования, моделирования и сборки. Каждый из таких режимов имеет собственный набор инструментов и процессов. SpacePilot PRO автоматически распознаёт активный режим и назначает на функциональные клавиши соответствующие 10 команд. ЖК-дисплей отображает функции, назначенные на соответствующие клавиши.

Краткие нажатия активируют основные функции (1–5).
Более длительные нажатия активируют вторичные функции (6–10).

Клавиши Модификаторы

SpacePilot PRO 9

Удобное расположение кнопок ESC, SHIFT, CTRL и ALT, имеющих такой же вид и работающих так же, как соответствующие им клавиши на клавиатуре, позволяет пользователю не убирать руку с контроллера. Эти кнопки можно использовать по отдельности или в многокнопочных комбинациях.

Стандартные клавиши 3D-мыши

Клавиша Fit изменяет размер модели таким образом, чтобы она была полностью видима в графическом окне. Клавиша MENU вызывает 3DxWare или специальные панели управления для доступа к основным настройкам SpacePilot PRO.

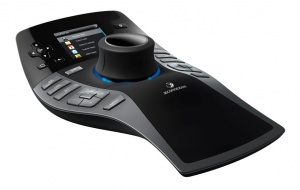

Эргономика, обеспечивающая комфортную работу

SpacePilot PRO 10

Благодаря современной и оригинальной конструкции SpacePilot PRO не только радует глаз — он оптимальным образом приспособлен к руке и запястью. Продуманная эргономика отличает его во всем, начиная с удобной подставки для запястья, мягкой на ощупь и обеспечивающей удобное положение руки. Благодаря симметричному дизайну SpacePilot PRO в равной степени подходит для левшей и правшей.

Области применения:

  • машиностроение;
  • архитектура и строительство;
  • ГИС.

 Спецификация

 Количество степеней свободы контроллера движения   6
 Количество клавиш, шт.  31
 Вес, г  880
 Размеры (длина x ширина x высота), мм  231x150x58
 LCD-дисплей, точек   Цветной 320x240
 Чувствительность устройства  Настраиваемая
 Операционные системы Windows XP Professional SP2 (x86)
Windows XP Professional x64 Edition
Windows Vista (all editions)
Windows 7 (all editions)
MAC OS X 10.4.6 or greater
Linux Red Hat Enterprise WS 4, SuSE Linux 9.3
 Процессор Intel Pentium 4/III, AMD/Athlon или выше
 Тип интерфейса  USB 1.1/2.0
 Лицензия Для частного и коммерческого использования
 Гарантия, лет  2



 Хотите купить 3D манипулятор SpacePilot PRO -  обращайтесь по:
телефону  в Харькове - (057)764-88-24

e-mail-
info@autocads.com.ua

Наша компания осуществляет поставки 3D манипуляторов на всей территории Украины. Звоните или пишите, мы предложим оптимальное решение по лучшей цене!
