СПДС GraphiCS 6

СПДС GraphiCS 6СПДС GraphiCS — приложение к AutoCAD, Autodesk Architectural Desktop, AutoCAD Architecture, предназначенное для разработки проектно-технической документации в строгом соответствии с требованиями СПДС.

Приложение СПДС GraphiCS послужит незаменимым инструментом разработки и выпуска проектно-конструкторской документации. Приложение разработано в России и строго соответствует действующим российским нормам, что подтверждено сертификатом соответствия ГОСТ Р.


Каждому графическому обозначению ГОСТ сопоставлен объект СПДС GraphiCS: массив осей, выноска, отметка уровня, обозначение разреза и т.д. Интеллектуальность этих объектов позволяет легко получить необходимое графическое представление и задать атрибутивную информацию.

Более 20 табличных форм и возможность автоматического формирования спецификаций помогут безошибочно сформировать отчетную часть документации.

База стандартных элементов содержит более 3000 параметрических строительных объектов, таких как балки, колонны, ригели, плиты перекрытий, фундаментные блоки, металлопрокат, крепеж и т.п. База открыта для редактирования и пополнения — для выполнения этих операций в СПДС GraphiCS реализован специальный механизм.

Работа в СПДС GraphiCS интуитивно понятна — настолько, что времени на освоение программы практически не требуется. Проектировщик может сосредоточиться на решении инженерной задачи, не задумываясь о контроле оформления результатов в электронном виде. Автоматический нормоконтроль параметров объектов обеспечит единый стандарт выпускаемой документации всей организации.

Элементы оформления рабочих чертежей

Для удобства оформления проектной документации графическим обозначениям элементов ГОСТ соответствуют объекты СПДС, размещенные на одной панели инструментов или ленте (только для AutoCAD 2010).

 Лента СПДС для AutoCAD 2010

Главная панель СПДС GraphiCS

Удобные средства редактирования позволяют пользователю легко менять графическое отображение объекта в соответствии с требованиями ГОСТ. Все объекты СПДС используют специальный векторный шрифт, соответствующий единой системе конструкторской документации ГОСТ 2.304 81*.

Инструменты на главной панели сгруппированы по назначению, обеспечивая выполнение следующих функций:

  • отрисовка отдельных координационных осей, ортогональных и полярных массивов;
  • простановка и выравнивание отметок уровня;

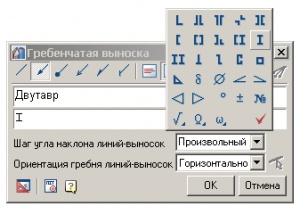

  • отрисовка различных типов выносок (позиционная, гребенчатая, многослойная и т.д.) с возможностью задания в тексте выноски специальных символов, таких как металлопрокат, катет сварного шва, уклоны, прописные и строчные буквы греческого алфавита;

 выноски

  • простановка обозначений видов, разрезов, сечений;
  • указание технических требований и характеристик;
  • отрисовка линейных, криволинейных линий обрывов и разрывов со скрытием части оборванной или разорванной геометрии;
  • отрисовка граничной штриховки, теплоизоляции, гидроизоляции и границы грунта;
  • простановка неразъемных соединений и отрисовка сварных швов различных типов (угловые, стыковые заводские и монтажные);
  • простановка площади помещения с автоматическим определением ее значения по замкнутому контуру; маркировка помещения с возможностью получения экспликации помещений;
  • отрисовка готовых форматов и таблиц по ГОСТ с возможностью их редактирования и создания пользовательских форматов и таблиц; конвертирование таблиц AutoCAD.

Элементы оформления имеют интеллектуальные «ручки», позволяющие быстро модифицировать графическое представление объекта.

Интеллектуальные ручки позиционной выноски

Утилиты оформления

В сочетании с элементами оформления чертежа утилиты оформления упрощают работу проектировщика, обеспечивая:

 Утилиты оформления

  • создание пользовательской штриховки, позволяющей пополнить стандартный набор образцов для закрашивания области;
  • упорядоченное расположение копий объектов посредством расширенного функционала массивов;
  • раскладку плитки;
  • создание узла в нужном масштабе с основного изображения с помощью копирования фрагмента;
  • задание концевых маркеров (арматурных обозначений и стрелок) на отрезках прямых;
  • указание диапазона распределения;
  • заливку отверстий по секторам с отрисовкой осей;
  • отрисовку осей для симметричных объектов любой сложности;
  • выполнение расчета балки и определение геометрических характеристик любого замкнутого контура.

Сервисные функции

СПДС GraphiCS обладает рядом сервисных функций, предоставляющих инструменты для управления поведением объектов:
  • масштабирование;
  • менеджер объектов;
  • настройки СПДС.

Масштабирование объектов СПДС

Особенностью чертежей (прежде всего архитектурно-строительных) является разномасштабное представление фрагментов чертежа. Чтобы упростить оформление, исключить масштабирование изображения конструкции и ее элементов, СПДС GraphiCS использует масштаб элементов оформления чертежа (масштаб символов). Применение масштаба символов позволяет избежать создания множества размерных и текстовых стилей.

В соответствии со значением масштаба символов элементы оформления СПДС GraphiCS на чертеже автоматически увеличиваются или уменьшаются. Ряд масштабов элементов оформления соответствует регламенту масштабов увеличения/уменьшения изображений на чертеже единой системы конструкторской документации ГОСТ 2.302–68.

Изменение масштаба символов затрагивает следующие объекты:
  • текст и размеры AutoCAD в зависимости от пользовательских настроек;
  • объекты оформления СПДС;
  • типы линий AutoCAD.
В зависимости от пользовательских настроек возможно использование масштаба измерений, который, в отличие от масштаба символов, влияет на величину измерения размеров и отметок уровня. Инструмент предназначен прежде всего специалистам, работающим с масштабированной моделью (генплан, магистральные трубопроводы).

Настройки СПДС GraphiCS

Высокому уровню организации проектных работ способствует наличие на предприятии стандарта по оформлению проектной документации. Инструмент настройки элементов СПДС GraphiCS позволяет автоматически осуществлять контроль соответствия применяемому на предприятии стандарту, а в его отсутствие — нормам системы проектной документации для строительства.

Настройки СПДС GraphiCS
Гибкость настроек позволяет пользователю управлять многими свойствами объектов СПДС:
  • размещением на заданном слое с управлением свойствами последнего, не прибегая к использованию диспетчера слоев AutoCAD;
  • цветом и толщинами линий, отличными от свойств слоя и значений ГОСТ;
  • характерными размерами;
  • высотой и стилем текста;
  • специфическими характеристиками объектов.
Для проектных подразделений с разными специальностями в СПДС GraphiCS предусмотрена возможность применения профилей настроек. Список указанных профилей позволит проектировщикам различных специальностей использовать единообразные имена слоев, отличающихся лишь префиксом.

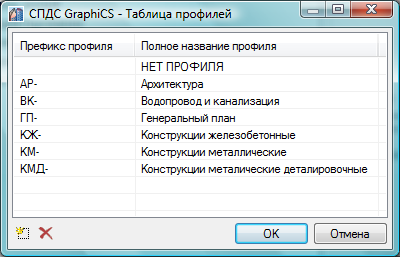

окно профилей

Менеджер объектов

Для управления библиотечными элементами и элементами оформления чертежа предусмотрена инструментальная палитра Менеджер объектов, состоящая из двух закладок:
  • Объекты, в которой содержатся все объекты СПДС текущего чертежа;
  • База элементов, в которой содержатся библиотечные элементы.

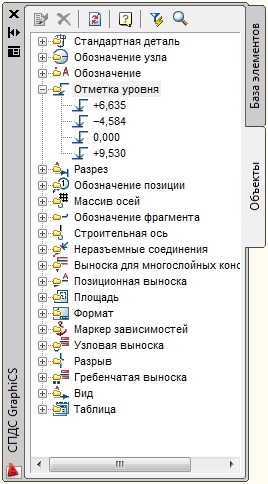

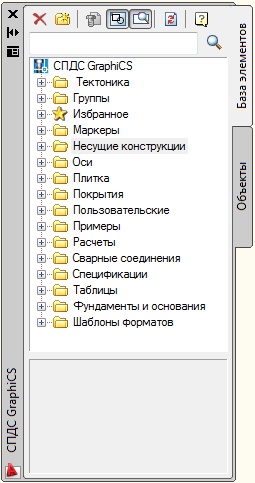

Менеджер объектовБаза элементов

Менеджер объектов предоставляет проектировщикам следующие возможности:
  • произвольно структурировать в базе имеющиеся и вновь созданные элементы (отобрать минимально необходимые в работе элементы позволит папка Избранное);
  • осуществлять управление параметрическими размерами объекта (если таковые имеются) при вставке объекта из базы элементов в чертеж;
  • управлять экранным представлением объекта (изменять отображение объекта в зависимости от проекции, масштаба, исполнения) при вставке его из базы элементов в чертеж;
  • создавать новые библиотеки объектов, импортировать и экспортировать библиотеки или их отдельные структурные части;
  • перед вставкой на чертеж просматривать элемент в окне предварительного просмотра;
  • выбирать из чертежа в структурном дереве объекты или группы для дальнейшего редактирования.
Поставка программы содержит более  3000  объектов (элементов базы данных) по стандартным элементам строительных конструкций (балки, колонны, ригели, плиты перекрытий, фундаментные блоки, сваи, металлопрокат, крепеж и пр.).

Возможности СПДС GraphiCS  позволяют разграничить для различных пользователей права доступа на просмотр и редактирование объектов базы данных.

Специализированные инструменты

Специализированные возможности обеспечиваются уникальным набором инструментов, позволяющих создавать пользовательские объекты, управлять их поведением и передавать данные в табличные формы. Среди этих инструментов:
  • группа объектов;
  • Мастер объектов, позволяющий создавать пользовательские объекты;
  • универсальный маркер;
  • редактор форм;
  • связь данных чертежа с табличными формами.

Группа объектов

Группа объектов СПДС GraphiCS является мощным средством организации и структурирования графических данных в отдельном локальном файле чертежа-документа или в базе данных между разными пользователями.

Основные особенности:
  • использование объектов СПДС, примитивов и блоков AutoCAD в качестве компонентов группы;

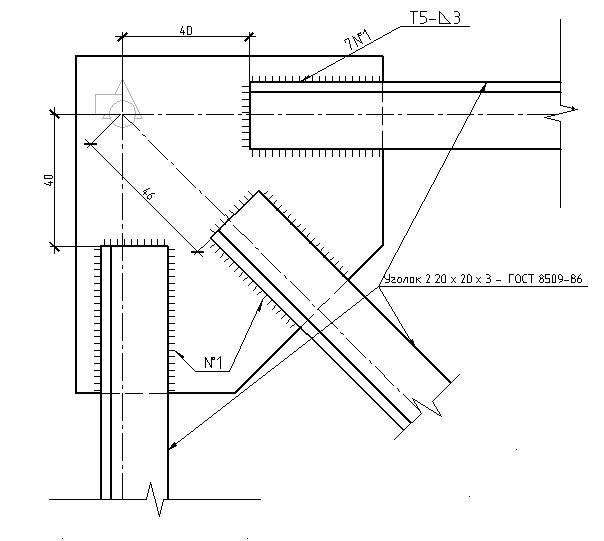

Пример группы объектов
  • сохранение группы в базе данных СПДС GraphiCS с рисунком предварительного просмотра для последующего многократного использования;
  • передача группы в составе файла базы другим пользователям СПДС GraphiCS;
  • использование атрибутов свойств объектов, входящих в группу, или наличие собственных атрибутов;
  • задание значений атрибутов группы с помощью формы ввода данных и/или выбором таблицы значений;
Таблица значений для группы объектов в СПДС GraphiCS 6
  • ранение между компонентами группы параметрических и геометрических зависимостей.

Мастер объектов

Мастер объектов — простой и удобный параметрический инструмент создания типовых деталей с набором правил поведения.

Основные особенности:
  • встроенный механизм распознавания пользовательской графики с возможностью указания табличных параметров;
  • редактор скриптов, предназначенный для создания и редактирования описания поведения детали в контексте сборки;
  • импорт табличных данных из внешних файлов;
  • возможность создания «табличных» деталей;
  • Мастера создания скриптов, зависимостей, описания детали;
  • возможность создания нескольких видов и исполнений;
  • редактор форм, позволяющий создавать пользовательские диалоги для стандартных деталей;
  • автоматическое создание контура подавления для перекрытия примитивов AutoCAD и объектов СПДС;
  • автоматическое создание «gripPoint» («ручек» AutoCAD);
  • создание объектов с изменяющейся «топологией».
Эти особенности делают Мастер объектов незаменимым инструментом для независимых разработчиков библиотек интеллектуальных объектов.

Универсальный маркер

Универсальный маркер разработан специально для создания связи между произвольным графическим объектом (примитивом) AutoCAD и табличной формой, под которой подразумевается любая спецификация, ведомость, экспликация, созданная инструментом таблицы СПДС GraphiCS.

Универсальный маркер является транслятором данных из объектов чертежа в таблицу посредством атрибутов маркера. Количество атрибутов не ограничено, их тип и значения задаются пользователем.

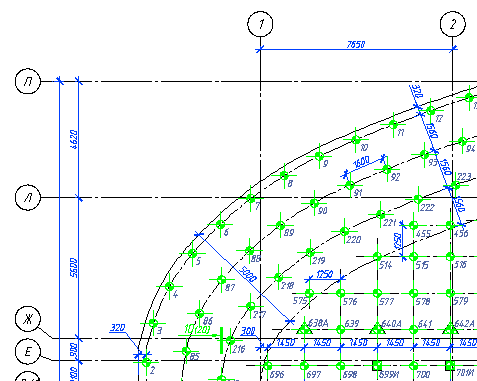

Универсальный маркер в СПДС GraphiCS 6

Редактор форм

Пользовательские формы — удобное и наглядное средство ввода информации. Для создания таких форм реализован редактор, позволяющий работать со следующими объектами СПДС GraphiCS: блоки AutoCAD, универсальные маркеры, группы, таблицы, библиотечные элементы.

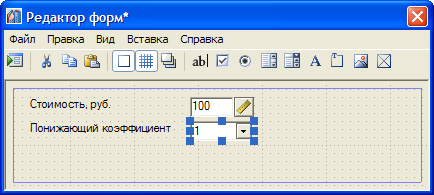

редактор форм в СПДС GraphiCS 6

Ввод значений параметров можно организовать выбором из списка. Кроме того, используя режим измерений, их можно получить из чертежа (свойство объекта, указанное расстояние, угол, выбранный текст, периметр и площадь, в том числе составная), записной книжки или калькулятора.

Вставленное в форму изображение может служить эскизом вводимых параметров.

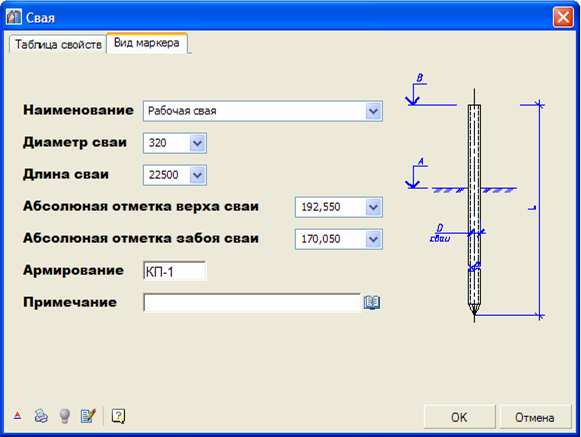

Пример пользовательской формы в СПДС GraphiCS 6

Связь данных чертежа с табличными формами

Таблицы СПДС GraphiCS автоматизируют часть работы по получению готовых спецификаций, если используют связь с данными чертежа.

Передача данных в таблицы возможна для следующих объектов чертежа:
  • элементы оформления СПДС (например, выноски, отметки уровней, штампы и т.д.);
  • универсальные маркеры;
  • группы СПДС;
  • атрибуты блоков AutoCAD;
  • параметрические элементы.

Основное преимущество транслирования данных очевидно: изменение свойств графических объектов на чертеже автоматически обновляет данные в таблице. Менеджер объектов, в свою очередь, позволяет сохранять таблицы с привязанными к чертежу данными и в дальнейшем использовать их в других чертежах.

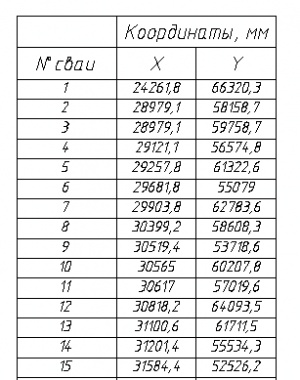

Пример экспликации свай



координаты



СПДС GraphiCS является уникальным приложением для подготовки проектной документации всех разделов проектирования и одновременно — инструментом стандартизации работ проектировщиков. СПДС GraphiCS увеличит производительность работ любой проектной организации.

 Что нового в  СПДС GraphiCS 6.0

 СПДС GraphiCS 6.0 стал одним из первых российских программных продуктов, работающих с 64-разрядной версией AutoCAD 2009/2010.

Помимо традиционно поддерживаемой операционной системы Windows XP, в СПДС GraphiCS 6.0 реализована полноценная поддержка Microsoft Windows Vista (x32 и x64) версий Enterprise, Business, Ultimate, Home Premium.

Крупным проектным организациям предлагается сетевое развертывание программы СПДС GraphiCS с удобной утилитой разделения прав пользователей по базе элементов.

Основные возможности новой версии

  • использование «ленты» AutoCAD 2010. Теперь две палитры, СПДС и СПДС Мастер объектов, отображают для ленты AutoCAD 2010 инструменты и элементы управления программы;
  • появившиеся интеллектуальные «ручки» элементов оформления, таких как выноски, обозначения, отметки уровня, координационных осей и т.д., не требуют выполнения дополнительных команд редактирования;
  • новая технология создания и редактирования таблиц полностью повторяет логику работы с таблицами MS Excel. Поддерживается «drag&drop» при перемещении ячеек, строк или столбцов. Заполняются и копируются ячейки при растягивании диапазона. Стала возможной простая загрузка таблиц различных форматов (TBL, DAT, MDB, XLS, XLSX, CVS, TXT, XML). Построение отчетов позволяет автоматически получать сложные таблицы с пользовательской группировкой и объединением ячеек;
  • усовершенствованный универсальный маркер способен хранить в себе несколько «геометрий», позволяя передавать их в табличные формы.

Требования к системе

Операционная система

  • Windows 2000 Professional с пакетом обновления SP4.
  • Windows XP Professional и Home с пакетом обновлений SP2.
  • Windows Vista x32 и x64 версии Enterprise, Business, Ultimate, Home Premium.

Программное обеспечение

  • AutoCAD 2007, 2008, 2009 (x32 и x64), 2010 (x32 и x64).
  • Autodesk Architectural Desktop 2007.
  • AutoCAD Architecture 2008, 2009, 2010.

СУБД

Обязательна для 64-разрядной графической платформы.

  • Microsoft SQL Server 2000.
  • Microsoft SQL Server 2005.
  • MSDE 2000.
  • Microsoft SQL Server 2005 express edition.
